凌力尔特公司 (Linear Technology Corporation) 推出 4 个新的大动态范围下变频混频器，这些器件属于 LTC554x 系列，涵盖 700MHz 至 4GHz 无线基础设施频率范围。

LTC554x 混频器提供了卓越的 26dBm IIP3 (输入 3 阶截取)、9dB 至 10dB 的低噪声指数和 8dB 的高转换增益，从而使主接收器和数字预失真接收器实现了卓越的动态范围性能。LTC554x 系列混频器提供了同类最佳的能力，可在存在强阻塞干扰的情况下保持一个低噪声指数，并显著地增强了接收器的灵敏度和坚固性。与同类产品中的其它混频器不同，LTC554x 系列用单 3.3V 电源工作，而不会有损于性能，同时与最接近的同类竞争性解决方案相比，功耗降低了 34%。

器件型号 RF 频率范围 应用

LTC5540 600MHz – 1.3GHz 700MHz LTE、850MHz GSM / EDGE、CDMA

LTC5541 1.3GHz – 2.3GHz LTE、W-CDMA、TD-SCDMA、CDMA2k、1800GSM/EDGE

LTC5542 1.6GHz – 2.7GHz W-CDMA、TD-SCDMA、CDMA2k、LTE、WiMAX

LTC5543 2.3GHz – 4.0GHz LTE、WiMAX

LTC554x 混频器专为满足新生的第 4 代 LTE (长期演进) 蜂窝和 WiMAX 基站、以及 3G CDMA、WCDMA、TD-SCDMA、UMTS 和 GSM/EDGE 平台的要求而设计。这些混频器的可靠性能还强化了其他的无线系统 (例如：点对点微波系统、蜂窝直放站、公共安全无线电设备以及军用通信系统)。

LTC554x 混频器包含一个集成IF放大器、LO 缓冲器、LO 开关和 RF 平衡-不平衡变压器。每个混频器的 RF 输入是单端和 50Ω 匹配。针对跳频应用就提供了两个具有高隔离度的单端 LO 输入。每个 LO 输入也是单端和始终 50Ω 匹配，这与混频器处于运行或断电状态无关，旨在避免 PLL (锁相环) 的解锁。LO 输入仅需要 0dBm 的驱动电平。所有这些特点将有利于造就一款外部元件极少的紧凑型解决方案。

LTC554x 混频器具有相同的引出脚配置，因而使设计师能够在工作于不同频段的多个平台上共用 PC 板布局。这有助于用户降低总体成本并加快产品的面市进程。此外，这些混频器的引出脚配置还与业界常见的焊脚和引出脚配置相似，从而方便了客户的选用，同时改善了性能并降低了功率消耗。

LTC554x 混频器采用 3.3V 单工作电源，吸收 200mA 电源电流。LTC554x 器件具有一种断电功能，接通和关断时间分别为 2us 和 3us。当被停用时，这些 IC 的最大消耗电流为 500uA。这些产品采用 20 引线、5mm x 5mm QFN 表面贴装封装，将于 2009 年 11 月开始生产，先推出的将是 LTC5541，接着是 LTC5543、LTC5540 和 LTC5542。所有产品现在都已提供样品，并将于 2010 年 2 月生产供货。LTC5541 的价格为每片 6.50 美元。如需更多信息，请登录 www.linear.com.cn。

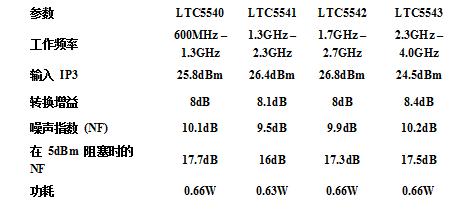

性能概要：LTC554x
