电视伴音多重广播的发射机框图

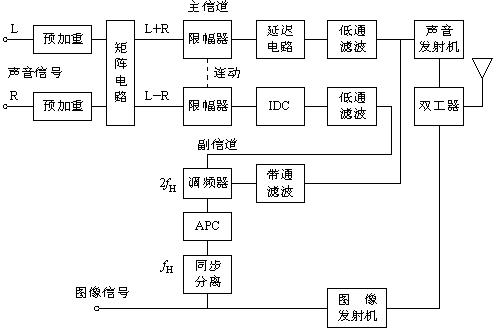

电视伴音的多重广播就是电视伴音的立体声广播。图7-71为某电视伴音多重广播的发射机框图。和信号被作为主信道信号发送，差信号经限幅器、IDC电路和低通滤波器后作为副信道信号对行扫描频率fH的二倍频信号(副载波)进行调频，并与主信道信号合成后送到伴音发射机。

电视伴音多重广播的发射机框图

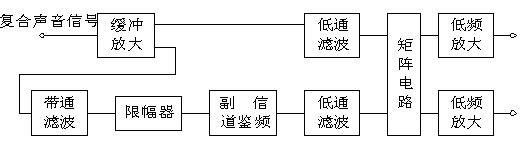

  在接收端，电视机中的伴音处理电路框图如图7-72所示。对图像中放的输出进行检波，取出伴音中频，对它放大后进行鉴频，得到复合伴音信号。它含有主信道信号、副信道信号和控制信号。对此复合信号进行处理和转换即可得到立体声伴音的输出。

 电视伴音处理电路框图
