用DS2431替代DS2430A

摘要：DS2431是一款改进的、1k位1-Wire® EEPROM芯片，用于替代256位EEPROM DS2430A。本文讨论了这两款器件在命令结构、存储器图之间的差异。指出了系统在升级到大容量DS2431时需要注意的事项。该应用笔记还对两个器件的重要差异做了说明，特别是DS2430A的应用寄存器及如何使用DS2431的写保护功能和EPROM仿真模式。

概述

DS2431是一款先进的、1k位1-Wire EEPROM芯片，用于替代256位DS2430A。DS2431在命令结构、存储器图方面存在一些差异，对于更新、升级到更大容量的应用需要进行相应的修改。每个1-Wire器件均有唯一的64位ROM识别号，64位识别号中包括8位器件公用的家族码。这8位家族码在应用中确认不同类型的器件，实现多器件间的无缝传输。

DS2430A带有一个64位一次性编程应用寄存器，该寄存器在一个独立的存储空间，由不同命令控制。DS2431不具备这种寄存器，实际上，它的四个32字节页面中的任意一个均可独立进行写保护或设置为EPROM仿真模式。EPROM模式下，所有位的状态只能从逻辑1变成逻辑0。该特性在需要跟踪产品使用状况的系统中很实用。

这两款1-Wire器件均采用TO-92和TSOC封装，并具有相同的引脚功能。DS2431还额外提供了芯片级(UCSP)封装。表1总结了两款器件的命令结构和存储器图的基本差异。

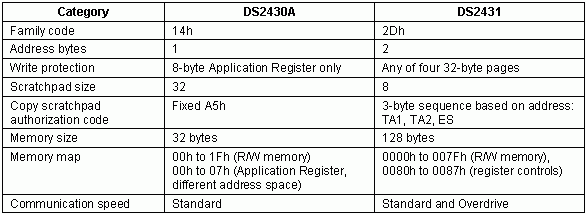

表1. DS2430A和DS2431特性比较

存储器工作

表2至表5列出了公共存储器操作细节。黄色高亮部分显示两款器件的差异。需要注意的是这些操作使用'Skip ROM'命令选择器件。另外，也可以使用任意ROM命令和所支持的数据。所有值均以LSB在前的形式给出。

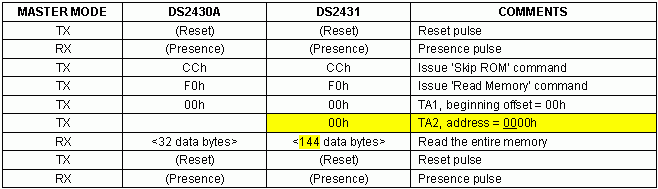

表2. 读存储器

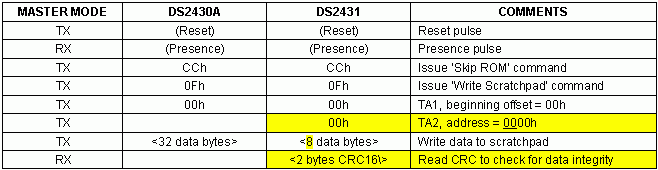

表3. 写暂存器

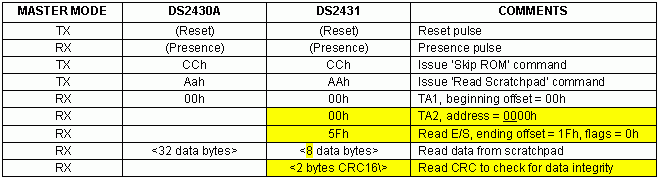

表4. 读暂存器

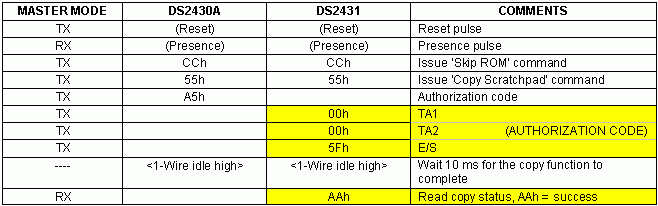

表5. 复制暂存器


新设计中不推荐使用DS2430A。
