摘要：本应用笔记概括了1-Wire®
接口的应用，讨论了
电源的传输以及数据位的
通信方式、器件选择，每个
芯片内部集成了不可更改的唯一ID。顾名思义，1-Wire单总线接口为需要减少连线的系统提供了一个无与伦比的解决方案。
概述
Maxim的1-Wire总线采用非常简单的信令协议，通过一条公共数据线实现主机/主控制器与一个或多个从机之间的半双工、双向通信(图1)。从器件的
供电和数据通信都是借助这条1-Wire线完成的。供电通过以下方式实现：在数据传输过程中，总线状态为高时为从机的内部
电容充电，总线状态为低时利用电容存储的电荷为器件供电。典型的1-Wire主机包括一个开漏极I/O
端口，并通过
电阻上拉至3V至5V电源。Maxim还可提供更加完善的主机，这种主机带有线
驱动器。采用这种
智能通信技术，可随时方便、高效地增加存储器、
认证和混合
信号功能。

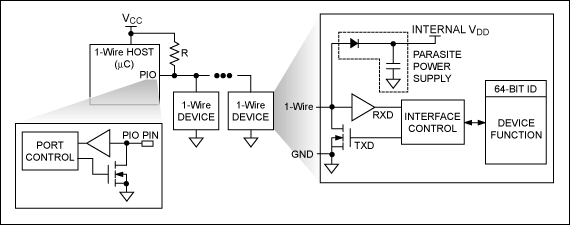

图1. 在1-Wire主机/从机配置中，所有设备共享一条公共数据线。
64位序列号
所有1-Wire系统都有一个重要的基本特性：每个从机都有一个唯一、不能更改(
ROM)的64位、工厂激光刻制序列号(ID)，这个序列号永远不会与另一个器件重复。除了为终端
产品提供唯一的
电子ID外，64位ID码还允许主机从挂接在同一条总线上的许多从机设备中选择一个。64位ID码的一部分是8位家族码，用于识别器件类型及支持的功能。
数据位通信
总线主机启动和控制所有1-Wire通信。如图2所示，1-Wire通信波形与脉宽调制类似，因为在数据位传输期间(或时隙)是通过宽脉冲(逻辑0)和窄脉冲(逻辑1)发送数据的。当总线主机发出一个预定宽度的“复位”脉冲时，启动通信过程，并通过该脉冲同步整个总线系统。所有从机都会以一个逻辑低“应答”脉冲来响应复位脉冲。写数据时，主机首先拉低1-Wire总线以启动一个时隙，然后保持总线为低(宽脉冲)来发送逻辑0，或释放总线(窄脉冲)使总线返回逻辑1状态。读数据时，主机以窄脉冲方式拉低总线，重新启动一个时隙。然后从机可以通过导通开漏极输出并保持线路为低来延长该脉冲，从而返回逻辑0；或保持开漏极的关闭状态以允许总线恢复，从而返回逻辑1。大多数1-Wire器件都支持两种数据速率：15kbps标准速率和111kbps高速速率。该协议为自同步，并可接受数据位之间的较长延迟，从而确保了中断软件环境下的正常工作。

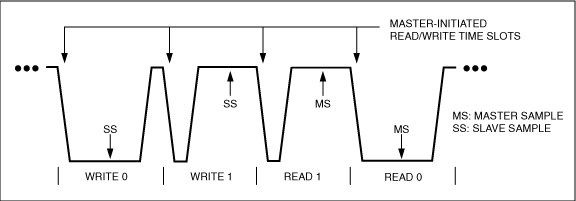

图2. 该波形示例展示了由主机启动的写/读数据位、以及从机和主机的采样点。
器件选择
1-Wire通信的第一步操作是选择从机以进行后续通信。在只有一个从机的系统中，从机选择过程极为简单。而在多从机系统中，要么选择所有从机，要么通过64位ID码选择特定的从机。二元搜索
算法(在1-Wire
数据资料中称为ROM级命令)“学习”并随后选择总线上所有从器件的相应64位ID。选择了特定的从机后，主机发出与该器件相关的命令，并向从机发送数据，或读取从机数据。与此同时，其它所有从机均忽略该通信过程，直到主机发出下一个复位脉冲。
结语
可以在1-Wire通信系统中增加存储器、数字、
模拟和混合信号功能。功能丰富的各种器件完全可以解决空间局促的互连限制，并/或通过独特的器件特性实现增值功能。1-Wire产品提供标准
IC封装，以及Maxim专有的坚固的不锈钢iButton封装。请访问1-Wire网页，了解产品、封装和软件支持的详细
信息。
