扩频通信系统的工作原理

扩频通信系统的工作原理：

数字扩频通信的一般工作原理如下图所示。

扩频通信系统的工作原理

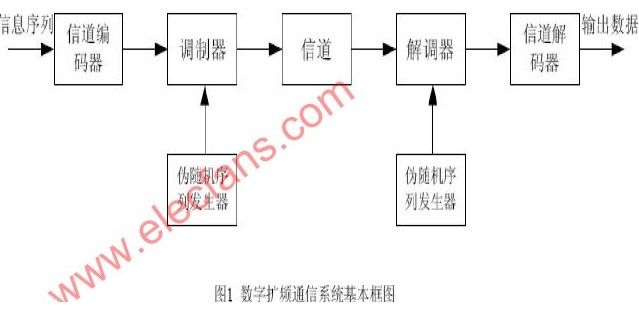

由上图图1所示，为一个数字扩频通信系统的基本框图。其中信道编码器、信道解码器、调制器和解调器是传统 数字通信系统的基本构成单元。在扩频通信系统中除去 了这些单元外，应该用了相同的伪随机序列发生器，分 别作用在发送前端的调制器与接收前端的解调器。这两 个序列发生器产生伪随机噪声（PN）二值序列，在调制端将传送信号在频域进行扩展，在解调端解扩该扩频发 送信号。

扩频通信系统由于在发送端扩展了信号频谱，在接收端解扩还原了信息，这样的系统带来的好处是大大提 高了抗干扰容限。理论分析表明，各种扩频系统的抗干 扰性能与信息频谱扩展后的扩频信号带宽比例有关。一 般把扩频信号带宽W与信息带宽△F之比称为处理增益GP，它表明了扩频系统信噪比改善的程度。除此之外，扩频系统的其他一些性能也大都与GP有关。

为了解调接收信号，要求接收机产生的PN序列与接收信号中所含的PN序列同步。初始阶段， 可以通过发送一个固定的伪随机图样来获得同 步，当两端的发生器建立同步后，信息传输便 可开始。

扩频通信系统通常要满足以下几个条件：
