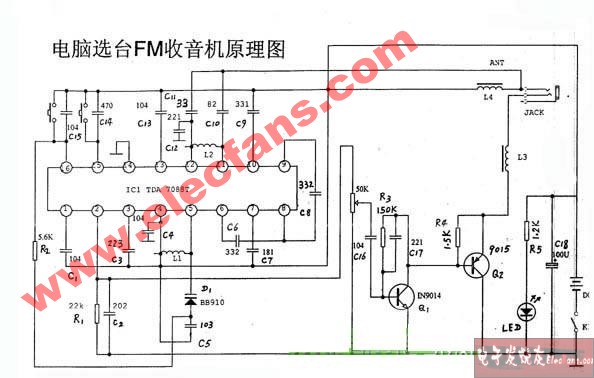

TDA7088T FM收音机电路图,原理图

TDA7088T FM收音机电路图,原理图

TDA7088T是飞利浦公司开发生产的FM收音机集成块，采用16脚双列扁平封装，工作电压为3V，该电路除包含FM收音机从天线接收到鉴频输出音频信号的全部功能外，还设有搜索调谐电路、信号检测电路、静噪电路以及压缩中频频偏的频率锁定环FLL电路。TDA7088T电路的中频频率设计为70kHz，外围电路不用中频变压器，其中频选择由电路内部RC中频滤波器来完成。
