DS1865速查指南

摘要：DS1865突发模式PON控制器内置监测电路，可用于配置报警、预警、查找表以及应用笔记4052 (DS1863存储器速查指南)中的其他详细功能。为实现这些编程功能，需要一个大容量的映射寄存器。本应用笔记介绍了寄存器图的概况，便于器件的编程设计。

介绍

DS1865突发模式PON控制器内置监测电路。该器件具有七个独立的存储器表，内部排列成8个字节行。此外，该控制器还具有辅助存储器，这些存储器为EEPROM，可通过A0h从地址读取。

DS1865存储器图

低层存储器的地址从00h至7Fh。该存储器包含报警、预警门限、标志、屏蔽和几个控制寄存器，密码输入区域(PWE)和表选择字节。参见图1。

表01h主要包括EEPROM (PW1级访问权限)和一些报警、预警状态字节。

表02h是多功能区，包括配置寄存器、比例调节与失调存储器、密码、中断寄存器以及各种控制字节。

表03h是关键数据的用户EEPROM区域，受PW2级加密保护。

表04h包含温度索引查找表(LUT)，用于控制调制电压。调制LUT可以在-40°C至+102°C范围内，以2°C步长进行设置。这些寄存器的访问受PW2级加密保护。

表05h包含另一个LUT，允许APC设置点作为温度的函数进行调节，用于跟踪误差(TE)补偿。TE LUT具有36项，能够在-40°C至+100°C范围内，以4°C为间隔设置APC。该寄存器的访问受PW2级加密保护。

表06h包含一个MON4索引LUT，用于控制M4DAC电压。M4DAC LUT具有32项，可配置为一个32项的LUT或两个16项的LUT。当配置为一个32项的LUT时，每一项对应的步长为满量程1/32。当配置为两个16项LUT时，前16项和后16项分别对应满量程的1/16。两个16项都通过独立的配置位进行选择。该寄存器的访问受PW2级加密保护。

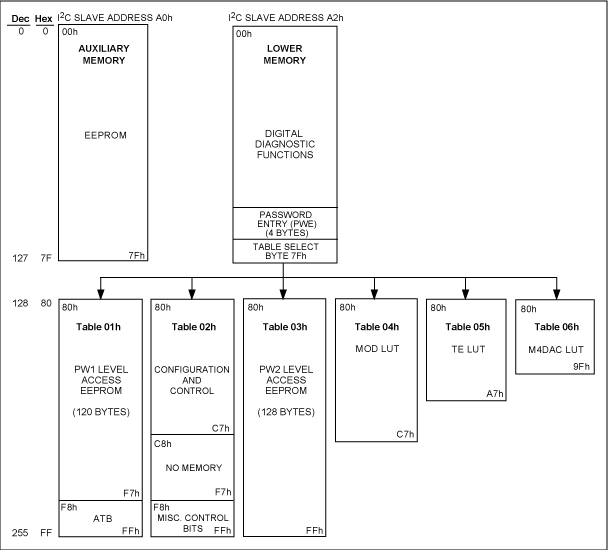

图1. DS1865存储器

寄存器参考值

以下表格给出了低层存储器、表01h和表02h的简单参考值，有关每位功能的说明，请参考DS1865数据资料中对应的寄存器。表03h、04h、05h和08h不需要单独的参考值，这里没有列出。(请参考数据资料了解这些表格的详细信息。)

注：RSVD是"Reserved”的缩写。

低层存储器

TEMP ALARM HI TEMP WARN HI	00h, 04h	S	26	25	24	23	22	21	20
	01h, 05h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
TEMP ALARM LO TEMP WARN LO	02h, 06h	S	26	25	24	23	22	21	20
	03h, 07h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
VCC ALARM HI VCC WARN HI	08, 0C, 10, 14, 18, 1C, 20, 24, 25, 2Ch	215	214	213	212	211	210	29	28
MON1-4 ALARM HI MON1-4 WARN HI	09, 0D, 11, 15, 19, 1D, 21, 25, 29, 2Dh	27	26	25	24	23	22	21	20
VCC ALARM LO VCC WARN LO	0A, 0E, 12, 16, 1A, 1E, 22, 26, 2A, 2Eh	215	214	213	212	211	210	29	28
MON1-4 ALARM LO MON1-4 WARN LO	0B, 0F, 13, 17, 1B, 1F, 23, 27, 2B, 2Fh	27	26	25	24	23	22	21	20
PW2 EE	30h-5Fh	EE	EE	EE	EE	EE	EE	EE	EE
TEMP VALUE	60h	S	26	25	24	23	22	21	20
	61h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
VCC VALUE, MON1-4 VALUE	62, 64, 66, 68, 6Ah	215	214	213	212	211	210	29	28
	63, 65, 67, 69. 6Bh	27	26	25	24	23	22	21	20
RESERVED	6C, 6Dh	0	0	0	0	0	0	0	0
STATUS	6Eh	FETG STATUS	SOFT FETG	RSVD	TX-F RESET	SOFT TX-D	TX-F STATUS	LOS STATUS	RDYB
UPDATE	6Fh	TEMP RDY	VCC RDY	MON1 RDY	MON2 RDY	MON3 RDY	MON4 RDY	RSVD	RSVD
ALARM3	70h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
ALARM2	71h	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
ALARM1	72h	RSVD	RSVD	RSVD	RSVD	BIAS HI	RSVD	TX-P HI	TX-P LO
ALARM0	73h	RSVD	RSVD	RSVD	RSVD	BIAS MAX	RSVD	RSVD	RSVD
WARN3	74h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
WARN2	75h	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
RESERVED	76, 77h	0	0	0	0	0	0	0	0
DOUT	78h	RSVD	RSVD	RSVD	RSVD	D3 OUT	D2 OUT	D1 OUT	D0 OUT
DIN	79h	RSVD	RSVD	INV LOSI	MUX LOSI	D3 IN	D2 IN	D1 IN	D0 IN
RESERVED	7Ah	0	0	0	0	0	0	0	0
PASSWORD ENTRY	7Bh	231	230	229	228	227	226	225	224
	7Ch	223	222	221	220	219	218	217	216
	7Dh	215	214	213	212	211	210	29	28
	7Eh	27	26	25	24	23	22	21	20
TABLE SELECT	7Fh	27	26	25	24	23	22	21	20

表01h

PW1 EEPROM	80h–F7h	EE	EE	EE	EE	EE	EE	EE	EE
ALARM3	F8h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
ALARM2	F9h	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
ALARM1	FAh	RSVD	RSVD	RSVD	RSVD	BIAS HI	RSVD	TX-P HI	TX-P LO
ALARM0	FBh	RSVD	RSVD	RSVD	RSVD	BIAS MAX	RSVD	RSVD	RSVD
WARN3	FCh	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
WARN2	FDh	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
RESERVED	FE-FFh	0	0	0	0	0	0	0	0

表02h

MODE	80h	SEEB	RSVD	RSVD	M4DAC-EN	AEN	MOD-EN	APC-EN	BIAS-EN
T INDEX	81h	27	26	25	24	23	22	21	20
MOD DAC	82h	27	26	25	24	23	22	21	20
APC DAC	83h	27	26	25	24	23	22	21	20
V INDEX	84h	27	26	25	24	23	22	21	20
M4DAC	85h	27	26	25	24	23	22	21	20
DEVICE ID	86h	0	1	1	0	0	1	0	1
DEVICE VER	87h	DEVICE VERSION
UPDATE RATE	88h	0	0	0	0	SR3	SR2	SR1	SR0
CONFIG	89h	FETG DIR	TX-F EN	RSVD	ASEL	RSVD	RSVD	RSVD	RSVD
START-UP STEP	8Ah	212	211	210	29	28	27	26	25
MOD RANGING	8Bh	RSVD	RSVD	RSVD	RSVD	RSVD	MOD2	MOD1	MOD0
DEVICE ADDRESS	8Ch	27	26	25	24	23	22	21	20
COMP RANGING	8Dh	RSVD	BIAS2	BIAS1	BIAS0	RSVD	APC2	APC1	APC0
RIGHT SHIFT1	8Eh	RSVD	MON12	MON11	MON10	RSVD	MON22	MON21	MON20
RIGHT SHIFT0	8Fh	RSVD	MON32	MON31	MON30	RSVD	MON42	MON41	MON40
RESERVED	90–91h	0	0	0	0	0	0	0	0
VCC SCALE MON1-4 SCALE	92, 94, 96, 98, 9Ah	215	214	213	212	211	210	29	28
	93, 95, 97, 99, 9Bh	27	26	25	24	23	22	21	20
RESERVED	9C–A1h	0	0	0	0	0	0	0	0
VCC OFFSET MON1-4 OFFSET	A2, A4, A6, A8, AAh	S	S	215	214	213	212	211	210
	A3, A5, A7, A9, ABh	29	28	27	26	25	24	23	22
RESERVED	AC-ADh	0	0	0	0	0	0	0	0
TEMP OFFSET	AEh	S	28	27	26	25	24	23	22
	AFh	21	20	2-1	2-2	2-3	2-4	2-5	2-6
PW1	B0h	231	230	229	228	227	226	225	224
	B1h	223	222	221	220	219	218	217	216
	B2h	215	214	213	212	211	210	29	28
	B3h	27	26	25	24	23	22	21	20
PW2	B4h	231	230	229	228	227	226	225	224
	B5h	223	222	221	220	219	218	217	216
	B6h	215	214	213	212	211	210	29	28
	B7h	27	26	25	24	23	22	21	20
FETG ENABLE1	B8h	TEMP EN	VCC EN	MON1 EN	MON2 EN	MON3 EN	MON4 EN	RSVD	RSVD
FETG ENABLE0	B9h	HTXP EN	LTXP EN	BIAS HI EN	BIAS MAX EN	RSVD	RSVD	RSVD	RSVD
TX-F ENABLE1	BAh	TEMP EN	VCC EN	MON1 EN	MON2 EN	MON3 EN	MON4 EN	RSVD	RSVD
TX-F ENABLE0	BBh	HTXP EN	LTXP EN	BIAS HI EN	BIAS MAX EN	RSVD	RSVD	RSVD	FETG EN
HTXP	BCh	27	26	25	24	23	22	21	20
LTXP	BDh	27	26	25	24	23	22	21	20
HBIAS	BEh	27	26	25	24	23	22	21	20
MAX IBIAS	BFh	212	211	210	29	28	27	26	25
DPU	C0h	RSVD	RSVD	INV LOSI	MUX LOSI	D3 CNTL	D2 CNTL	D1 CNTL	D0 CNTL
RESERVED	C1–C3h	0	0	0	0	0	0	0	0
DAC1	C4h	27	26	25	24	23	22	21	20
RESERVED	C5–C6h	0	0	0	0	0	0	0	0
M4 LUT	C7h	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	DBL_SB	UP_LOWB
MAN IBIAS	F8h	RSVD	RSVD	212	211	210	29	28	27
	F9h	27	26	25	24	23	22	21	20
MAN_CNTL	FAh	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	MAN_CLK
BIAS DAC	FBh	0	0	212	211	210	29	28	27
	FCh	27	26	25	24	23	22	21	20
RESERVED	FD-FEh	0	0	0	0	0	0	0	0
