MC1496构成的同步检波器电路图

MC1496构成的同步检波器电路图

MC1496/MC1496B/MC1496P pdf datasheet

振幅调制信号的解调过程称为检波。常用方法有包络检波和同步检波两种。由
于有载波振幅调制信号的包络直接反映了调制信号的变化规律，可以用二极管包络检波的方法进行解调。而抑制载波的双边带或单边带振幅调制信号的包络不能直接
反映调制信号的变化规律，所以无法用包络检波进行解调，必须采用同步检波方法。
同步检波又分为叠加型同步检波和乘积型同步检波。利用模拟乘法器的相乘原
理，实现同步检波是很方便的，其工作原理如下：在乘法器的一个输入端输入振幅
调制信号如抑制载波的双边带信号us（t）= usmcoswctcosΩt，另一输入端输入同步信

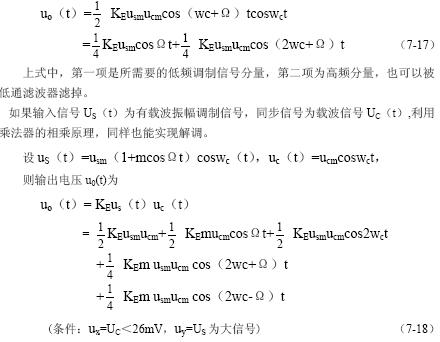

号（即载波信号）uc（t）=ucmcoswc(t)，经乘法器相乘，由式（7-9）可 得输出信号
U0（t）为

上式中，第一项为直流分量，第二项是所需要的低频调制信号分量，后面三项
为高频分量，利用隔直电容及低通滤波器可滤掉直流分量及高频分量，从而实现了

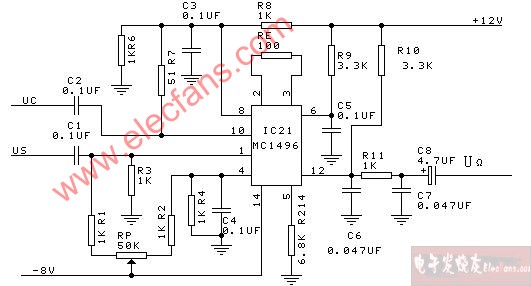

有载波振幅调制信号的解调。MC1496 模拟乘法器构成的同步检波解调器电路如图
7-5 所示。其中ux 端输入同步信号或载波信号UC, uy 端输入已调波信号US。输出端
接有由R11 与C6、C7 组成的低通滤波器及隔直电容C8，所以该电路对有载波调幅信
号及抑制载波的调幅信号均可实现解调。

电路的解调操作过程如下:首先测量电路的静态工作点C 应与图7-3 电路的静态
工作点基本相同,再从ux 端输入载波信号UC,其 fC=20.945MHz，UCP-P=100mV。先令
uy=0,调节平衡电位器RP,使输出U0=0,即为平衡状态.再从uy 端输入有载波的调制信
号US,其fC=20.945MHz，，fn=1kHz，USP-P=200mV，调制度m=100%，这时乘法器的
输出U0（t）经低通滤波器后的输出U’0（t），经隔直电容C8 后的输出UΩ（t）的波
形分别如图7-6（a）所示。调节电位器RP 可使输出波形U0（t）的幅度增大，波形
失真减小。
若US 为抑制载波的调制信号，经MC1496 同步检波后的输出波形Un（t）如图7-6（b）所示。

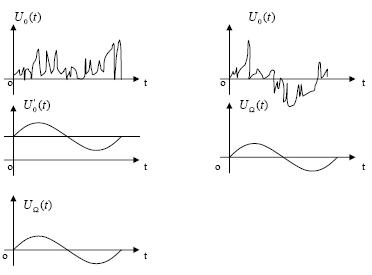

(a) 有载波信号解调 （b）抑制载波信号的解调
图7-6 解调器输出波形
