选频网络的基本特性

选频网络的基本特性

要求选频电路的通频带宽度与传输信号有效频谱宽度相一致。理想的选频电路通频带内的幅频特性
通频带外的幅频特性应满足

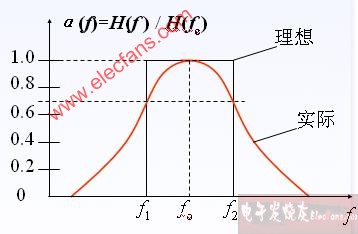

理想的幅频特性应是矩形，既是一个关于频率的矩形窗函数。
矩形窗函数的选频电路是一个物理不可实现的系统，实际选频电路的幅频特性只能是接近矩形

矩形窗函数的选频电路是一个物理不可实现的系统，实际选频电路的幅频特性只能是接近矩形
定义矩形系数K0.1表示选择性：

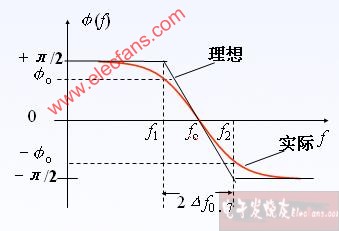

 2Δf0.7称为通频带 ：

显然，理想选频电路的矩形系数K0.1=1，而实际选频电路的矩形系数均大于1。
