话筒放大和混合前值放大电路图

 话筒放大和混合前值放大电路图

功率放大器可采用分立元器件组成，也可使用集成功率放大器。前者常用于大功率或要求较高的音响系统中，后者常用于小功率或要求不太高的音响系统中。集成功率放大器除了具有重量轻、体积小等特点外，它只需外接很少外围元件，无需调整即可工作，因此广泛应用在收音机、录音机、电视机等音响设备中。集成功率放大器使用应注意：在任何情况下，集成功率放大器都不能工作在超过极限参数或绝对额定值所规定的工作条件下。即使电路的工作状态瞬时超过极限参数值，也可能引起电路的即时损坏或者电路的电性能退化现象。

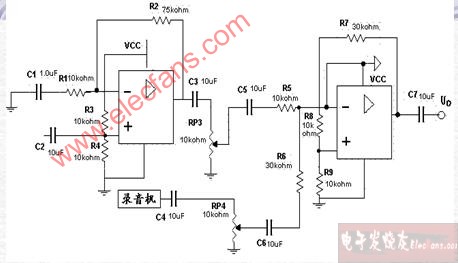

话筒放大器属于小信号低噪声放大器，常用分立元件电路，为了减小噪声，一般工作点选取较低，设计方法与一般放大器相同。也可采用低噪声运算放大器，可采用具有很高的输入阻抗的同相放大器形式，电路如图：
