2.3GHz, 16-QAM下MAX2363发射IC的性能

2.3GHz, 16-QAM下MAX2363发射IC的性能

摘要：MAX2363评估板调谐在2.3GHz WCS波段。在16-QAM调制方式下我们测量了以下性能：输出功率与VGC、ACPR、EVM的关系，以及在指定偏置设置下的最大输出功率。

更多信息请查询:

• 无线产品网页

• 快速浏览MAX2363数据资料

• 应用技术支持

MAX2363为1.95GHz宽带码分多址(WCDMA)应用而设计。该芯片在WCDMA波段下能提供优异的性能。2.3GHz WCS波段的16-QAM (正交调幅)调制方式逐步成为人们的关注焦点。只要对输出端口的匹配稍作修改，MAX2363即可在2.3GHz波段达到很好的性能指标，满足WCS的要求。

MAX2361/63对输出端口具有宽带的内部匹配，只需一个上拉电感和一个隔直电容。在2.3GHz下，为优化输出功率将上拉电感的电感值从11nH改变为15nH。

在这些测量中，中频(IF)采用220.38MHz，因为它在PCS NCDMA (窄带CDMA)应用中非常普遍。{已具有成品滤波器，并可以从几家供货商处获得样片。}220.38MHz NCDMA IF滤波器放置在调制器输出和上变频混频器输入之间，用来滤除带外噪声。码率为500ksps的16-QAM基带I/Q信号被注入到MAX2363。信道间距为625kHz。

在2.3GHz波段下测得的MAX2363数据如下所示。

Pout与VGC

测试条件：

Vcc = 3.0V
Rbias = 10k
IF = 220.38
LO = 2094.62MHz
RF = 2315MHz
IF DAC = 110

测得的Pout与VGC的对应关系数据如表1所示。

表1. 测得的Pout与VGC

典型的ACPR图形

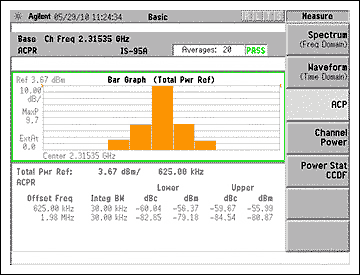

在邻信道功率比(ACPR)测量中，ACPR1和ACPR2对应的频率偏移量分别为625kHz和1.3MHz，测量带宽为30kHz。MAX2363在2.31535GHz下输出的典型ACPR图形如图1所示。


图1. Pout = +5.3dBm时的ACPR

EVM波形

用HP89449测试MAX2363 EVM的RF输出，得到图2所示的典型波形。


图2. Pout = +5.3dBm时MAX2363的EVM
