MAX3516电缆上行放大器谐波失真测量

快速工程原型(rapid engineering prototypes)是Maxim应用工程师在实验室里建立并进行产品测试的实际电路。它们是新的射频工程设计的起点。它们不作为评估测试工具。

更多信息：

无线产品网页
快速浏览MAX3516数据资料
应用技术支持

目标：CATV上行放大器二次和三次谐波失真测量

在从5MHz到42MHz的DOCSIS频段上对MAX3516的二次和三次谐波进行屏蔽抑制是很重要的。本测试的条件为5V电源和+62dBmv的输出，文中还给出了一系列的曲线显示谐波值。下面给出的数据表明MAX3516具有优秀的性能。

MAX3516是为CATV上行应用设计的可控增益上行放大器系列产品的成员之一。MAX3516工作在5MHz到65MHz的频率范围内，提供+64dBmV的QPSK输出信号。因为输入输出端口都是差分的，所以在输出端需要一个外部平衡非平衡转换器。可变增益的特性提供了超过56dB的动态范围，它由一个SPI 3线接口控制。增益控制精度为0.5dB。MAX3516使用20引脚的TSSOP-EP封装并可以在扩展的工业温度范围内工作(-40°C至+85°C)。

测试条件

- 所有测试在室温下进行
- V_CC = 5V
- P_IN = -13dBm / +34dBmV
- 高功率模式
- 增益码调节到满足输出功率要求

测试装置仪器列表

Spectrum Analyzer:	HP8561E	S/N 3611A01372
Signal Generator:	HP8648D	S/N 3847A00658
Power Supply:	HP34401A	S/N 3146A60402
DMM:	HPE3631A	S/N KR73608150

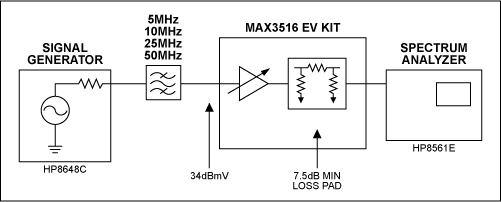

测试装置

性能

	Power Fundamental (dBmV)
Frequency (MHz)	Part 4	Part 5	Part 7
4.9	62.2	62.37	62.03
9.8	62.2	62.37	62.2
15	62.2	62.03	62.2
20	62.2	62.2	62.03
24.8	62.2	62.37	62.2
30	62.03	62.03	62.2
35	62.03	62.03	62.03
40	62.03	62.03	62.37
42	62.37	62.03	62.37

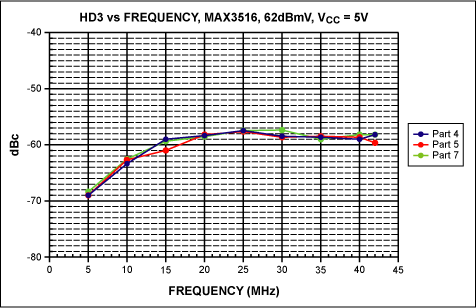

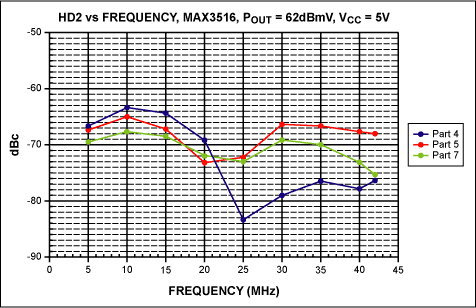

	HD2 (dBc)			HD3 (dBc)
Frequency (MHz)	Part 4	Part 5	Part 7	Part 4	Part 5	Part 7
4.9	-66.7	-67.17	-69.5	-69.17	-69.17	-68.33
9.8	-63.5	-65	-67.5	-63.33	-62.34	-62.5
15	-64.33	-67.16	-68.5	-59.17	-60.83	-59.33
20	-69.17	-73.17	-72.16	-58.33	-58.17	-58.33
24.8	-83.37	-72.17	-73	-57.5	-57.5	-57.5
30	-79	-66.33	-69.17	-58.5	-58.5	-57.33
35	-76.33	-66.5	-70	-58.66	-58.66	-59
40	-77.83	-67.53	-73.34	-59	-58.83	-58.17
42	-76.34	-69	-75.34	-58.34	-59.5	-58.34
