电缆上行放大器MAX3510/MAX3514/MAX3516的邻信道功率比(ACPR)

摘要：文中给出了电缆上行驱动放大器MAX3510/MAX3514/MAX3516的性能指标。ACPR及增益数据以图形和表格的形式给出。单位符合DOCSIS 2.0标准。数据是在5MHz至65MHz频段测试的。

更多信息

无线产品网页
快速浏览MAX3510数据资料
快速浏览MAX3514, MAX3516数据资料
应用技术资料

测量MAX3510/MAX3514/MAX3516的邻信道功率比(ACPR)。测试条件为5.0V电源电压、输入信号+34dBmV。给出了图形表示的测试结果。数据符合DOCSIS 2.0标准。

ACPR是电缆放大器的一个重要参数，因为发射载波有可能出现在相邻信道，这个信道会被相同或不同调制速率的载波占用。ACPR定义为主信道和相零信道的载波功率比。根据DOCSIS标准，使用160kHz的测试带宽，信道间隔200kHz。

MAX3510/MAX3514/MAX3516是为CATV上行应用设计的可控增益上行放大器系列产品。它们工作在5MHz至65MHz频带，可驱动高达+64dBmV的QPSK信号(MAX3516)。因为输入、输出均采用差分方式，在输出端口外部需要一个非平衡器变压器。可变增益特性提供56dB以上的动态范围(MAX3514/MAX3516)，由SPI 3线接口控制。增益控制以0.5dB (MAX3514/MAX3516)或1dB (MAX3510)为步长。

测试条件

所有测试在室温下
V_CC = 5.0V - P_IN = -13dBm (+34dBmV在50Ω系统)
输入信号：20位PRBS的QPSK调制信号, 根余弦滤波器, α = 0.25
高功率模式
输入ACPR -66dBc
200kHz信道间隔
160kHz测试带宽

校准与单位变换

在50Ω系统，P_IN/OUT (dBmV) = P_IN/OUT (dBm) + 47dB
在75Ω系统，P_IN/OUT (dBmV) = P_IN/OUT (dBm) + 49dB
MAX3510评估板在输出端有3.5dB损耗, 所以P_OUT (dBmV) = P_OUT (dBm) + 47dB + 3.5dB + 电缆损耗
MAX3514/MAX3516评估板在输出端具有至少7.5dB损耗，所以P_OUT (dBmV) = P_OUT (dBm) + 47dB + 7.5dB + 电缆损耗

测试设备清单

能够产生QPSK信号的信号发生器(RODHE & SCHWARZ SMIQ 06B)
谱分析仪(RODHE & SCHWARZ FSEB)
功率表(HP437B)
功率检测器(HP8482A)
电源(Agilent E3632A)
数字万用表(HPE3631A)

点击大形
图1. 测试设备

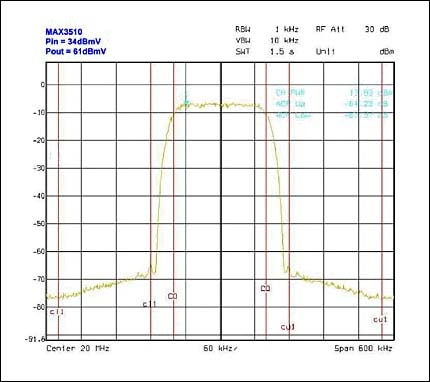

图2.
图2.

表1. MAX3510 ACPR与输出功率和频率的对应关系

	Input (dBm)	GCW	Output (dBm)	Output (dBmV)	ACPR (dBc)
5MHz	-13	49	4.41	51.41	-66
	-13	52	7.16	54.16	-66
	-13	55	9.92	56.92	-64.5
	-13	59	13.59	60.59	-61.2
	-13	61	15.5	62.5	-51.8
	-13	63	17.03	64.03	-42
20MHz	-13	49	4.03	51.03	-66
	-13	52	6.82	53.82	-65.3
	-13	55	9.59	56.59	-64
	-13	59	13.29	60.29	-60.3
	-13	61	15.19	62.19	-51.7
	-13	63	16.72	63.72	-42.2
42MHz	-13	50	4.30	51.30	-66
	-13	53	7.29	54.29	-63.6
	-13	56	10.06	57.06	-61.5
	-13	59	12.81	59.81	-58.6
	-13	61	14.76	61.76	-50.1
	-13	63	16.29	63.29	-41.8
65MHz	-13	50	3.95	50.95	-65.5
	-13	53	6.73	53.73	-62.6
	-13	56	9.5	56.5	-59.6
	-13	59	12.26	59.26	-56.9
	-13	61	14.24	61.24	-50.1
	-13	63	15.76	62.76	-40.5

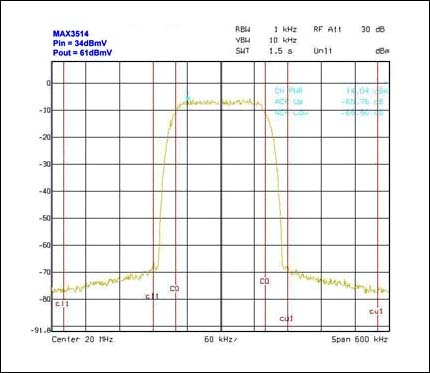

图3.

表2. MAX3514 ACPR与输出功率和频率的对应关系

	Input (dBm)	GCW	Output (dBm)	Output (dBmV)	ACPR (dBc)
5MHz	-13	114	9.17	56.17	-66
	-13	120	12.15	59.15	-66
	-13	122	13.14	60.14	-66
	-13	125	14.61	61.61	-66
20MHz	-13	114	9.1	56.1	-66
	-13	120	12.1	59.1	-65
	-13	122	13.09	60.09	-64.5
	-13	125	14.56	61.59	-63.4
42MHz	-13	110	6.85	53.85	-66
	-13	114	8.9	55.9	-64.2
	-13	120	11.87	58.87	-62.9
	-13	122	12.86	59.86	-62.9
	-13	125	14.32	61.32	-61.2
65MHz	-13	112	7.13	54.13	-66
	-13	116	9.11	56.11	-61.5
	-13	122	12.04	59.04	-59.8
	-13	124	13.01	60.01	-58.5
	-13	125	13.5	60.5	-58.2

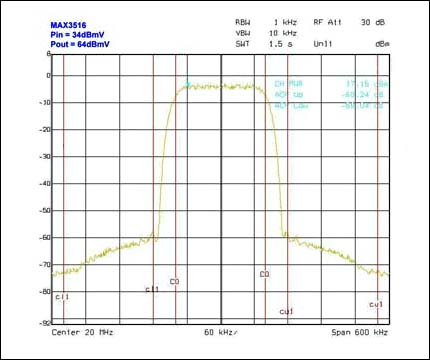

图4.

表3. MAX3516 ACPR与输出功率和频率的对应关系

	Input (dBm)	GCW	Output (dBm)	Output (dBmV)	ACPR (dBc)
5MHz	-13	116	13.39	60.39	-66
	-13	120	15.34	62.34	-64.2
	-13	122	16.31	63.31	-63.8
	-13	125	17.68	64.68	-51.6
20MHz	-13	116	13.41	60.41	-66
	-13	120	15.38	62.38	-64.4
	-13	122	16.38	63.36	-61.9
	-13	125	17.74	64.74	-51.2
42MHz	-13	12	11.01	58.01	-66
	-13	116	12.94	59.94	-63.2
	-13	120	14.9	61.9	-61
	-13	122	15.87	62.87	-58.7
	-13	125	17.23	64.23	-48.7
65MHz	-13	112	10.10	57.10	-65
	-13	116	12.18	59.18	-59.4
	-13	120	14.11	61.11	-57.7
	-13	122	15.07	62.07	-55.3
	-13	125	16.42	63.42	-47.4
