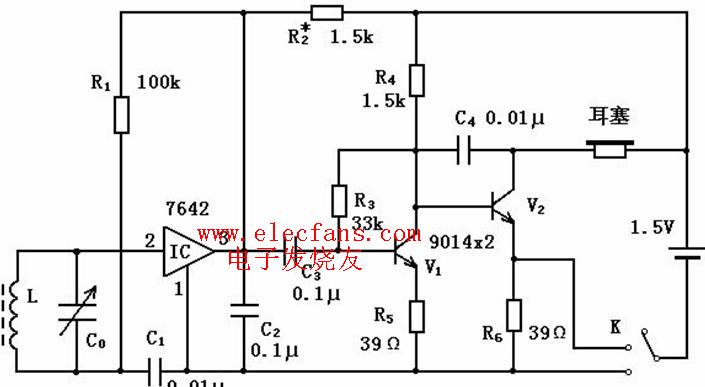

微型收音机电路原理图

微型收音机电路原理图

安装要点：
①各元件插装时，尽量贴近线路板，立式与卧式安装方式选择正确。②焊接时间要在3秒钟内，特别要注意耳塞插座、瓷片电容、可变电容与开关，防止烫坏。③磁棒线圈要小心取放，防止线头拉断，焊接前要去掉漆皮并上好锡，焊接好后要用蜡或双面胶固定牢。④耳塞插座要尽量靠外安装，且要安装平直、到底。⑤开关的安装也要平直、到底。⑥三极管与集成电路不要换错，引脚不要搞错。⑦要注意印刷板与电烙铁头的吃锡，合理使用松香，防止虚焊、假焊现象的出现。⑧要防止用锡量过多，烙铁头接触电路板的位置一定要准确，以免焊锡堵住邻近的安装孔。
焊接电阻元件：
R1：100kΩ，色环：棕黑黄金
R2：1.5kΩ左右，色环：棕绿红金
R3：33kΩ，橙橙橙金
R4：2.7kΩ，色环：红紫红金
R5：39Ω，色环：橙白黑金
R6：39Ω，色环：橙白黑金
