手机模块与SIM卡外围电路图

手机模块与SIM卡外围电路图

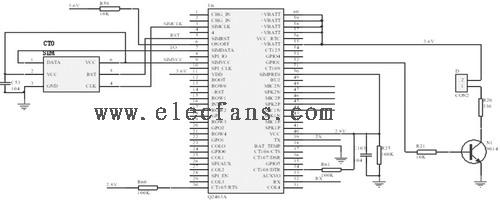

Q2403A GSM/GPRS模块支持双频EGSM/GPRS 900MHz/1800MHz模式，支持AT指令，短消息功能完备。Q2403A模块具有60引脚的通用接口，非常容易集成到应用产品中;具有SIM卡确认、供电、时钟、复位及I/O的3V SIM卡接口，包括SIMVCC、SIMRST、SIMDATA、SIMCLK和SIMPRES等。另外，模块提供一个符合V24协议的6线串行通信接口，包括TX、RX、RTS、CTS、DTR、DSR;同时提供DCD和RI信号接口、上电信号PowerON/OFF和复位信号RST。模块正常工作要求提供两路电源，其中，VBATT提供给RF部分，电压范围为3.3V~4.5V，最大功率为2 W;VDD提供给基带部分，电压范围为3.1V~4.5V，最大功率为0.5W。图4为手机模块与SIM卡外围电路设计。
