JFET闸极接地前置放大器电路

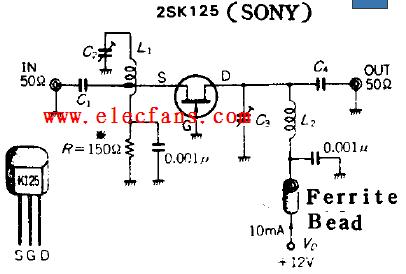

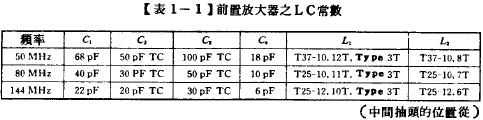

图１－１为接合型ＦＥＴ ２ＳＫ１２５（SONY）闸极接地放大电路之例子，２ＳＫ１２５之电极配置系中央为闸极，所以利用於闸极接地电路时，在印刷铜箔上利用闸极之接地电极能使输入输出分离。电路的功率增益大约在１０～１２ｄＢ，ＮＦ为２ｄＢ左右。电路中的ＬＣ数值，依频率之不同，要选用表１－１之数值，Ｌ１、Ｌ２为在环形铁蕊（Toroidal Core）上直径约０.３㎜之聚
亚脂胺线，直接插在基板上，如此才不会有杂散电容产生，於电源通路装上２～３个０.００１μＦ的傍路电容可以使电路动作更趋稳定。要调整的地方系源极的电阻值，使泄极电流大约在１０ｍＡ之谱，此外，调整微调电容器（Trimmer Condenser）可以使感度达最佳点，但是增益最大点及ＮＦ值最佳点并不一致，所以通常都是调整在ＮＦ值的最佳点。
