８０Ｍ～１２０ＭＨｚ频带ＰＬＬ频率合成器

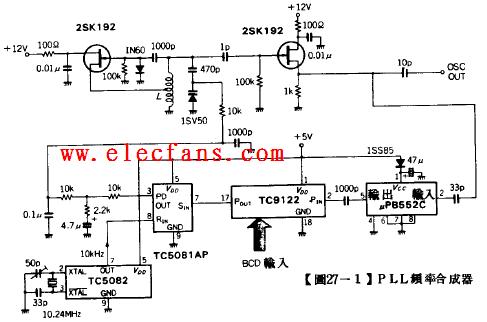

图２７－１为使用PLL IC TC9122（东芝）之８０～１２０ＭＨｚ的频率合成器
（Frequency Synthesizer），振荡频率是以每阶４００ＫＨｚ改变的，ＴＣ９１２２是可程式分
频器，分频比为８～３９９９，能以ＢＣＤ码设定之，是相当好用的ＩＣ，如图２７－２所
示。ＶＣＯ为先前所介绍的２ＳＫ１９２ＬＣ振荡电路，变容二极体使用１ＳＶ５０，由振荡槽（Tank）取出振荡信号，再经过一级缓冲级後再输出。
１００ＭＨｚ之振荡输出经过ＴＣ９１２２及μＰＢ５５２Ｃ（日电）等二级分频後得
到１０ＫＨｚ，再予基准振荡器ＴＣ５０８２的１０ＫＨｚ做相位比较，再由相位比较器的
ＴＣ５０８１第３端子取出比较输出信号，经回路滤波器（Loop Filter）将其信号直流化，回
授至ＶＣＯ电路，构成了ＰＬＬ电路，ＴＣ９１２２的最大输入频率为１５ＭＨｚ，前置比
例器（PrescaleR）μＰＢ５５２Ｃ的最大输入频率为１５０ＭＨｚ。振荡频率ｆ（ＫＨｚ）
之公式如下列所示：ｆ＝ｋ‧ｍ‧ｎ
ｍ代表ＴＣ９１２２的分频比
ｎ代表μＰＢ５５２Ｃ的分频比
ｋ代表比较频率（ＫＨｚ）
例如ｎ＝４０，想要有ｆ＝１００ＭＨｚ，的频率，则设定ｍ＝２５０。
