超外差收音机工作原理

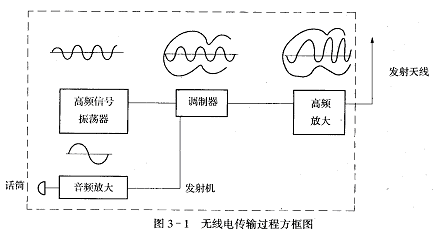

超外差收音机工作原理如下：无线电广播传输过程

　　广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后被高频信号（载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传送的音频信号包含在高频载波信号之内，高频信号再经放大，然后高频电流流过天线时，形成无线电波向外发射，无线电波传播速度为3×108m/s，这种无线电波被收音机天线接收，然后经过放大、解调，还原为音频电信号，送入喇叭音圈中，引起纸盆相应的振动，就可以还原声音，即是声电转换传送——电声转换的过程。
　　 中波的频率（高频载波频率）规定为525—1605kHz（千周）。
　　短波的频率范围为3500—18000kHz。

超外差收音机原理

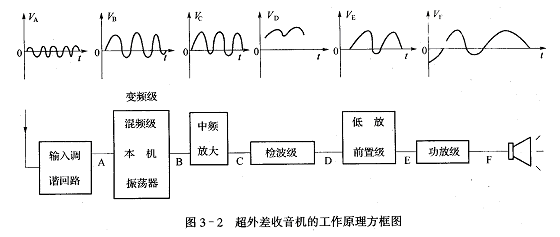

　　图3-2为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频（实习图3-2中B处），中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号（实习图3-2中D处）。再经低放，功率放大后，推动扬声器发出声音。
　　本机工作原理简述。电路图见实习图3-3所示C1、B1组成天线输入回路。VT1、B2、B1、C组成变频级。VT1为变频管。初级线圈与C构成变频级负载。C1、B2组成本机振荡电路，C6为振荡耦合电路，VT2、VT3组成中频放大电路，2AP9为检波电路，R9为音量电位器（带电源开关），C16为高频耦合电容。
　　VT4、VT5为前置低频放大级、VT6、VT7组成乙类推挽功率放大器。R16、C21、C17为电源波波电路。R1、R2、R3、R4、R5、R6、R7、R12、R10、R11、R13、R17、R18为各级的直流偏置电阻。
