小数分频合成器

锁相频率合成器的基本特性是，每当可编程分频器的分频比改变1时，得到输出频率增量为参考频率fr。为提高频率的分辨力就需减小参考频率fr，这对转换时间等性能是十分不利的。我们设想，假若可编程分频器能提供小数的分频比，每次改变某位小数，那就能在不降低参考频率的情况下提高频率分辨力了。这是一个理想的办法，可惜数字分频器本身无法实现小数分频。

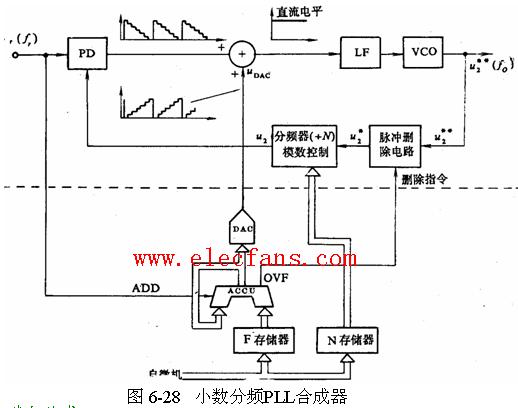

                                小数分频PLL合成器

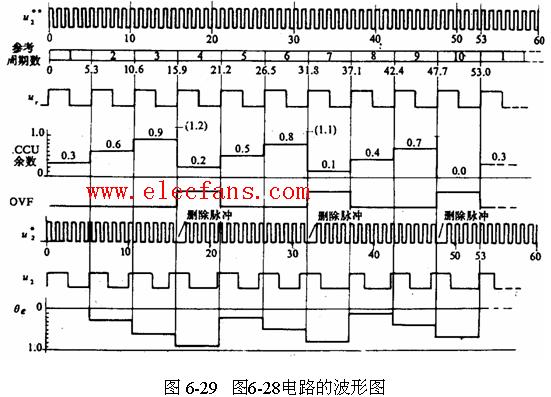

                 小数分频PLL合成器电路的波形图
