前置双模分频锁相频率合成器(导航接收机用)

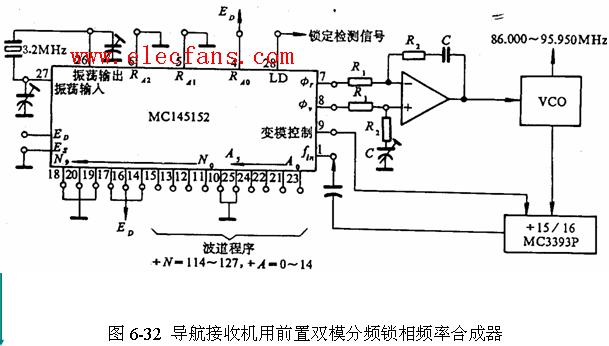

图6-32是用MC145152构成的前置双模分频的锁相频率合成器,用于航空导航接收机。图中MC3393P是双模前置分频器,按÷V/(V+1)(V=15)模式工作,其最高工作频率是140 MHz。参考振荡频率为32 MHz。现置定RA2 RA1 RA0=001,可查得参考分频比为64,则鉴相器工作频率为50 kHz。控制N=114～127,A=0～14,即可合成需要的频段86000～95950 MHz。
