免调试调频天线放大器的制作

放大器原理如下：

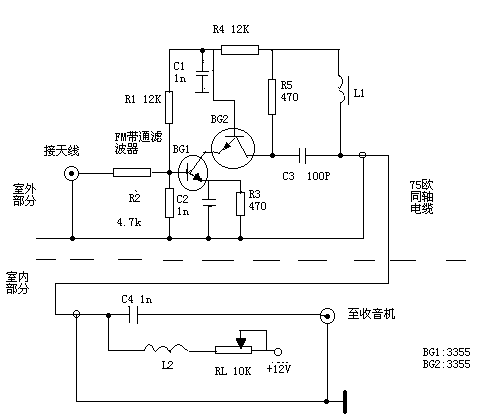

　　输入端用７５欧的高频同轴电缆接天线，信号先经FM带通滤波器滤波，去除ＦＭ以外的其他杂散信号，以提高信噪比，减少交调干扰，此滤波器在自制时千万不能省去，然后信号输入由BG１，BG2组成的放大电路，此设计只用了一级放大，以免增益信号过高反而使交调变得更厉害，强台影响弱台，选择性变差，再一个是易自激，增加调试难度，同时这一级放大采用了共射共基电路，故增益高，频带宽，工作稳定，便于业余条件下制作，且本放大电路经作者精心设计成免调试方式，大大提高了制作成功率，最后信号由同轴电缆输出到室内，由于放大电路装在室外天线上，而电源置于室内故在电路设计中设置了由L1,L2,C3,C4构成的频率隔离电路，以使高频电缆在传输信号的同时，又将直流电源送至放大器，并且通过调节电位器R(L)的值可改变放大器的增益。作者用分支器的外壳作屏蔽，效果相当好。具体电路图如下：
