简单易制的高增益天线

　在ＵＨＦ电视广播较高的频段，天线的增益至关重要，无论是发射还是接收都一样重要。在较低的频段若是想要制作一支高增益天不太容易，因为频率低，波长大，天线的尺寸小不了，若是想要提高天线的增益则体积将大大增加，制作起来便有了各种困难。

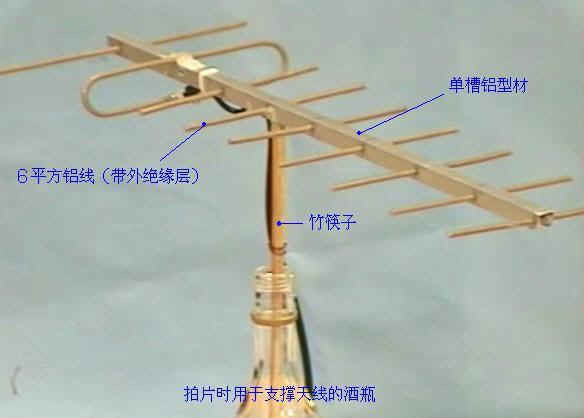

　　在较高的频段则不然，因为频率高，波长小，天线的尺寸也小，高增益天线的尺寸也大不到哪去，制作非常容易，并且几乎不花什么费用，下图便是一例，整个天线所使用的材料有：单槽铝型材４６厘米，６平方护套线芯，竹筷子一根，热熔胶少许。

　

　　　　　　

　

　　天线的尺寸是按照９００ＭＨｚ频段八木天线做的，之所以采用带绝缘层的铝线有两方面的原因：一是便于用热熔胶固定，熔胶和铝的粘合力不强；二是振子和横杆（单槽铝型材）接触不良产生干扰。立杆选用竹筷子纯属易得且易粘合，粘合方式如下图所示。

　

　　　　　　

　

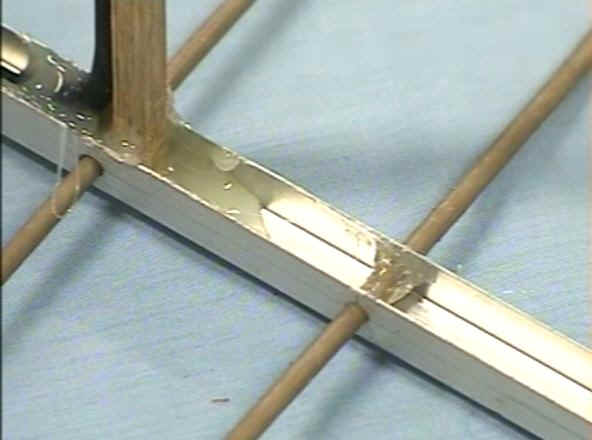

　　粘合处放大图如下。由于天线尺寸小，重量轻，用热熔胶来连接其强度绰绰有余，并且大大简化了制作工艺。

　

　　　　　　

　

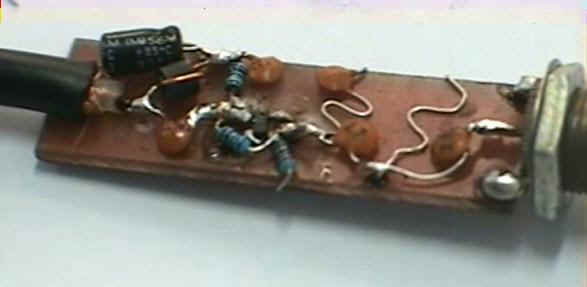

　　这支天线制作不难，材料易得，增益却不低，实测将近１０ｄＢ，非常适合解决做实验的临时需要，也适合用作接收远台的微弱电视信号，不过此时应该配用下图的天线放大器。

　

　　　　　　

　

　　　

　

　　另外，按照９００ＭＨｚ频段八木天线尺寸制作出来天线的工作频率实测有所降低，大约降了３０－４０ＭＨｚ，是振子的直径／长度减小所致，提请朋友们制作时注意。总之，这支天线用作７００ＭＨｚ以上的电视接收效果还是不错的，中心频率在８００ＭＨｚ附近。

　　很多用过这套接收天线的人都对它的效果感到吃惊，分析其原因可能有以下两点：一是这套小制作外形过于简陋，让人感觉是用废料堆起来的，对它的期望值不高（其实这天线你就是黄金来制作其效果也好不到哪去）；二是市场上大量供应的有源天线在电视广播的高频段大多表现不佳，而这支天线仅无源部分便有１０ｄＢ的增益，再加上放大器的近２０ｄＢ增益，相比之下其效果当然就很可观了。
