关于传输线的一些基本常识

　　最近，常有朋友询问天线制作中有关电缆连接方面的一些问题，我想在这里谈一些个人的体会。其实，本人觉得这些问题的提出，主要是缺乏长线、短线的概念造成的。首先介绍两个特殊的传输线段：１／４波长传输线和１／２波长传输线，见下图。

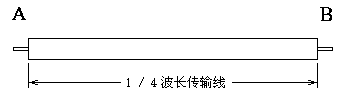

　　图中是一段１／４波长传输线，例如我们常用的７５Ω和５０Ω射频同轴电缆，选取一定的长度，便可成为某一频点的１／４波长传输线。这一段传输线在对应的频点上有一非常重要的特性：Ａ端短路时，Ｂ端阻抗呈无限大；Ｂ端短路时，Ａ端阻抗呈无限大。同理，一端开路时，另一端阻抗呈无限小。

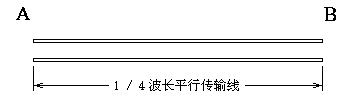

　　这一特性同样也适用于下图所示的平行传输线，例如早些年常用的３００Ω平衡传输线。

　　１／４波长线的这种特性有时能为我们带来极大的方便，如下图的半波振子天线就利用了这一特性。

　　上左图为常用的由两根金属条或金属管构成的半波振子天线，这种天线不象折合振子天线那样有零电位点可共固定之用，用上右图所示的方法就能很好地解决问题。虚线内的结构可看作下端短路的１／４波长传输线，上端阻抗呈无限大，正好可用来作为固定半波振子支撑结构。

　　于是，下图的结构也就很容易理解了。

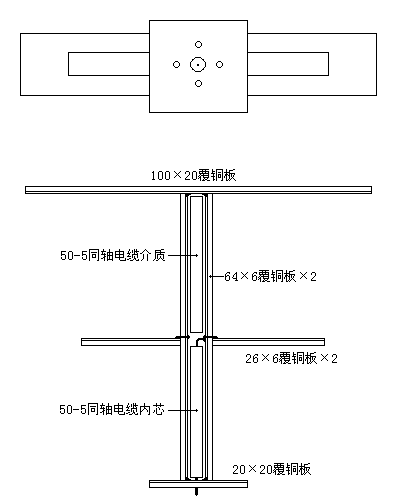

　　再看下图的2.4GHz频段馈源，便是这种结构。
