高频环行器的应用

    大家知道，环行器具有单向传输特性，入射信号能顺利通过（插损在1db以下），反射信号由于被吸收电阻吸收而不能通过（反射损耗可达到60db以上）。它广泛被用于无线电发射上，放置于发射机与发射天线之间，防止因发射天线的开路或短路引起天线系统失配的情况下，由于驻波造成对发射机后级功率放大器件的损坏。

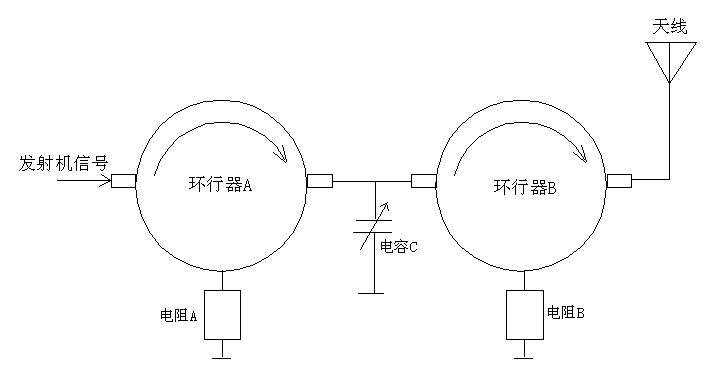

    在这里我向大家介绍一款利用环行器的单向传输特性做成的无源无级功率调节器。在高频功率放大电路中，普遍都是利用PIN二极管的电抗特性来完成输出功率的调整，这种功率调整电路有其不足之处，当功放管偏置调定以后，一般都有某个最佳的激励电平与之对应，使其输出达到最佳状态，激励过小，影响信噪比；激励过大则会造成非线性失真。采用环行器所做成的无源功率调节器将不存在此问题，它由两个环行器串接而成，并在其串接线与地之间加入一个可调电容器，如图所示。这个无源功率调节器加插于发射机与发射天线之间，单环行器A起着输出功率调节的作用，环行器B起着隔离保护的作用，调节电容C，使电路发生失配，输出功率的一部分将变成反射功率被电阻A所吸收，C的容量大小，影响着反射的大小，所以通过调节电容C就达到了控制输出功率大小的目的。思维稿
