天线制作中有关“平衡－不平衡转换、阻抗匹配

    天线的有源振子的馈电端之间距离约５～１０毫米。我没有加“平衡-不平衡"转换器，５０欧姆同轴电缆直接接到有源振子。水平振子阻抗约７３欧姆。八木天线的无源振子越多，输入阻抗会越低。４ＲＡＥ做的５ＥＬ的７０厘米波段ＹＡＧＩ天线，有源振子是折合振子（阻抗３００欧姆），但是把同轴电缆通过１：１的“平衡－不衡转换器”直接接到折合振子的馈电端。做成５ＥＬ ＹＡＧＩ,使用后效果不错。在今年６月同ＢＧ４ＲＡＥ在此波段ＱＳＯ，信号５９。４ＲＡＥ的“平衡-不平衡”转换器，是一种被称作套筒式“平衡-不平衡”转换器。从原理上说，偶极天线或折合振子天线，当馈线为同轴电缆时，应该加转

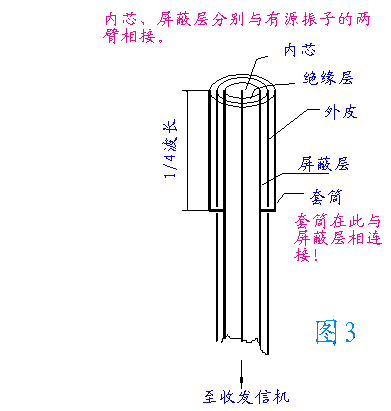

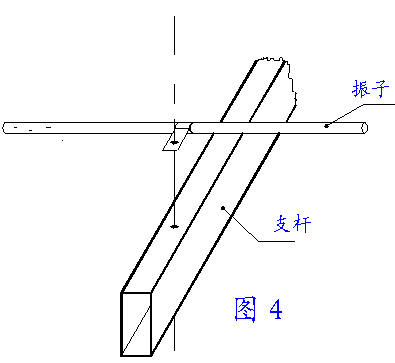

换器，完成馈电不平衡－平衡之转换，但业余条件下制作时图简单，不加的话，也能用。４ＲＡＥ的套筒式“平衡－不平衡”转换器的结构，请看附图３。我制做的ＹＡＧＩ天线，各个振子之间的距离是等距的，４ＲＡＥ做的则是不等距的，同是５ＥＬ的ＹＡＧＩ天线，总长度比我给出的尺寸短一些。从教科书上的分析知道，一支ＹＡＧＩ的尺寸不是唯一的。如果各个引向器的距离长一些，天线的方向性会强一些，但是距离过长，一是增益会下降，二是天线的尺寸也同时增加。一般情况下，各个振子之间的距离为波长的０。２左右比较合适。记得有一个电视广告词，大意是即要好用，还要好看。最后给做好的天线涂上绿漆，正好手边还有一点淡黄色自喷漆，胡乱喷了一下，给它“穿”了一件迷彩服。附图４是装配示意图。
