[图文]1.5V微型无线调频话筒电路图

    1.5V微型无线调频话筒电路图:

本文用了12个元件做了一个微型无线调频话筒，工作频率稳定，发射距离在30米左右，6V供电时可达到100米以上。

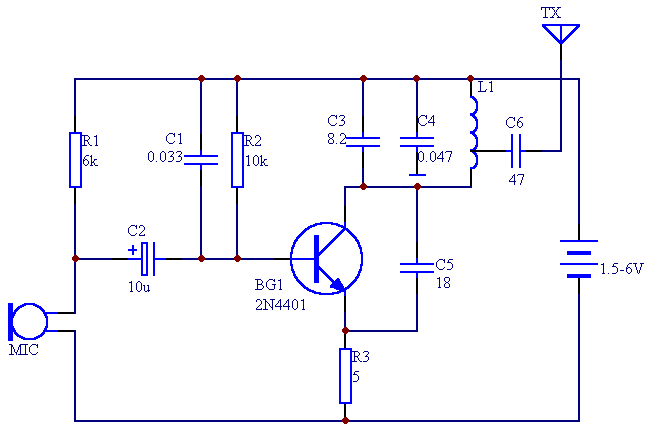

    电路如图所示，BG1与C1、C3组成高频振荡电路。其发射距离与发射管工作电流大小有关，上偏电阻R2可改变BG1输出电流。
    选择BG1时，管子的fT必须大于300MHz，但fT太高会影响调制，电感L分作两个线圈来绕制，但绕向必须相同，L1用直径0.5mm漆包线在直径5mm骨架上绕4匝，L2绕3匝。天线可用一根0.6米长的软导线。
