upc1651调频无线话筒

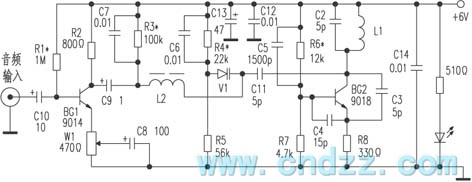

工作原理  如图所示，整个发送器由低频放大、变容管偏置、振荡电路组成。音频信号由ＢＧ１放大后，送至变容管，使其容量随信号变化，对振荡电路直接调频，消除了采用三极管结电容调频的寄生调幅现象，谐波成分少。已调频的射频信号直接由Ｌ１向空间辐射。
    元器件选择电感Ｌ１用∮１ｍｍ的漆包线在∮８ｍｍ的圆管上绕５匝，脱胎空心。Ｌ２用∮０．１～０．３ｍｍ的漆包线在１／４Ｗ阻值大于１００ｋΩ的碳膜电阻上绕１００匝而成，接头焊于电阻两端，Ｃ２、Ｃ１１、Ｃ４、Ｃ３、Ｃ５应采用优质瓷片电容。电阻均用１／８Ｗ，０．０１μＦ的退耦电容用普通瓷片电容即可。
    安装与调试  建议采用腐蚀法制作电路板，先焊接阻容元件，再焊接半导体元件，焊接完毕检查无误后，通上＋６Ｖ电源，测９０１４发射极对地应有０．４７～０．９Ｖ的电压，若不对，应调整Ｒ１。再测９０１８发射极对地应有１～２Ｖ的电压，若不对可调整Ｒ６，再测变容二极管两极应无电压，或两极电压差小于０．２５Ｖ。若两极压差过大，可调整Ｒ３或Ｒ４。调整上述项目后，打开收音机ＦＭ段，收到发送器发射的信号，拉开至５米以上距离，若找不到发送器发送的信号，可调整Ｌ１，拉伸Ｌ１，基波频率上升，压缩Ｌ１，基波频率下降，使发送器发射频率避开当地电台，又能可靠接收。再接上单放机等设备的输出信号，仔细调整Ｗ１，使音乐在大音量时不失真为好（不可将单放机等设备音量开至最大，而要开在常用的音量位置）。以上项目调整完后，调试基本结束，将其装入结实的塑料或木盒中（不可用金属盒），加以装饰，用来听音乐或作电视伴音发射器，均与ＦＭ电台信号无异，清晰、稳定，可以称得上是一支“业余的专业发送器”。且无需天线，体积又小，由于在家中使用无须担心发射距离。
    本人用它作电视伴音发射器，将音频输入接电视机的音频输出，用６Ｖ蓄电池供电，用一鳄鱼夹作开关。电路板用橡皮筋绑在电池上，连续用几十天，也不必担心电量用完。
本发送器制作简单，性能可靠，成本低。具体制作时，笔者所用电路板为高频损耗小的环氧板，调试好后，各线圈均采用优质高频蜡封，效果很好。５ｐＦ的电容可用双面敷铜板代替（按１ｐＦ＝１平方毫米计算）。
