[图文]30MHz同轴地网型远程对讲机天线

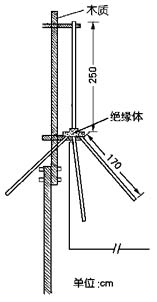

   该天线采用铝合金和同轴电缆结构，重量轻，易于拆装，具有天线增益高、匹配性能好、频带宽、驻波比低和良好的发射与接收性能．天线分３０兆、１５０兆两种规格，可用作永久性固定台站、流动台站和远程无线电话机使用，特别适用于流动单位和民用对讲机作远距离、移动、组网、差转、定点通讯等。
    １． 技术数据
    该天线工作方式为全向垂直极化，工作频率３０兆或１５０兆；输入阻抗５０～７５欧，驻波比Ｖ．Ｓ．Ｗ．Ｒ＜１．３，天线总长（包括天线＋馈线）共２０米。
    ２． 使用例子
    用于普通３Ｗ调频对讲机，灵敏度０．８μＶ，采用地网天线通话，天线架高不低于１２米，定点１５～２０公里，移动１０～１５公里，采用１０～１５Ｗ台式机，最大通信距离可达５０～２０００公里，该天线可作为２８～３０兆频段业余无线电通信在线使用。
    ３． 架设注意事项
    天线需要垂直架设，架设天线时使用木杆或竹竿，禁用铁杆，应离开高大建筑物和高压线，架设高度越高通话距离越远。

                                                                 ?广西  黄廷挥

　
