[图文]定向耦合器

    在很多高频发射设备中，常在末级功放至发射天线的通路中插入一个定向耦合器来测量发射设备的发射功率或测量天线的反射功率，下面我介绍一下这种定向耦合器的工作原理。

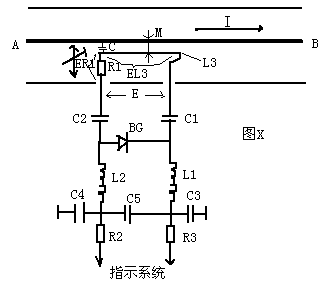

    如图X是定向耦合器的原理图，其中A、B是主馈电缆的内导体，在接近内导体里放入一个线圈L3，其中C是L3和内导体之间的分布电容。当有射频信号送入时，A、B有电流I 流过，其中E是内外导体间的射频电压，由于分布电容C的存在，那么内导体中就有一电流通过C、R1流到外导体，这个电流在R1上将产生一个互感电压EL3，很明显，a-b两端的输出电压E=ER1+EL3，在制造中我们适当地选择L3和R1并在调试中改变C和互感系数M，使得在一个方向上输出电压E为最大值（即使得ER1和EL3在相位上是相加的），而在另一个方向上E输出极小极小（即使得ER1和EL3在相位上是相减的），这样我们就实现了定向耦合的作用，输出电压E通过BG1检波后送至指示系统，这样我们就可以在指示系统上读出机器发向天线的实际功率。
