[图文]天线驻波比的测量方法

　    在天线系统中，天线与设备配接是否良好我们常常用一个称为驻波比的参数对其衡量，当驻波比为1的时，表示此天线系统匹配良好没有反射，如此数越大则意味着匹配状况越差，系统中存在越大的反射波。那末如何测量天线的驻波比呢？在这里我向大家介绍一种较为简易的办法。

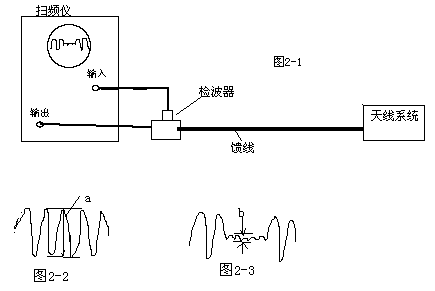

    要测量驻波比需要一台扫频仪，接法如图2-1，先将馈线的终端（近天线系统一端）短路，此时由于扫频仪输出的信号在馈线的终端形成全反射，观察其全反射波形如图2-2曲线的最大幅度为a，然后将天线接入馈线的终端，此时扫频仪上在工作频率范围内观察到的最大幅度为b如图2-3，先求出反射系数P=b/a，然后可用式S=1+P/1-P求出驻波比，式中的S表示驻波比。
