[组图]业余制作抛物面天线的要点

业余制作抛物面天线的要点---抛物面天线的F/D与馈源的辐射方向角Q的关系

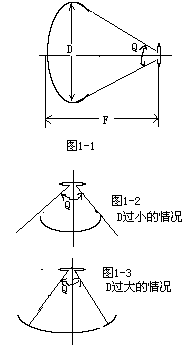

    F/D（F是抛物线的焦点，D是抛物线的口径）与馈源的方向角Q是从属关系，也就是说只有馈源的方向角确定以后才能确定你所要制作的抛物面天线的直径及焦距。作为一个业余爱好者只知道F/D=0.3--0.5是不够的，如何才能使一条天线与馈源的配套即采用合适的F/D，这个问题很重要，它直接影响天线系统的效率及信噪比等。图1-1所示Q是馈源所固有的，馈源确定了，Q也就确定了。
    制作天线首先要决定馈源，只有馈源的方向角为已知，才能按不同的F/D制作不同直径的天线，而不应制作好了天线以后才制作馈源，因为这样一来很难达到理想的效果，必定产生如图1-2或图1-3的情况。图1-2的情况会使地面反射的杂波进入馈源，而且天线边缘的微波和绕射波也会进入馈源，使得天线接收系统的信噪比减小。图1-3的情况则会使天线的利用率降低造成人为的浪费而且信号的旁瓣也同时进入了馈源。F/D与Q的关系是：F/D=1/4*Ctg Q/2。
    所以先有馈源方向角再根据你所要制作多少直径的天线而后确定F=D*（1/4*Ctg Q/2），然后根据抛物线方程：X=Y*Y/4F绘制出模。
抛物线天线的口径可用下式计算：

一般的折合半波振子馈源（带后反射器）和螺旋馈源的方向角是100度左右。
