◆ 功能简介
    BA1404/1404F 是日本东洋电具制作所（Rohm Co. Ltd.）生产的调频立体声发射集成电路。此电路将立体声调制、FM 调制和 RF 放大器等功能集成在一个芯片上。仅仅需要很少的外围元器件就能够获得良好的立体声调频信号。
◆ 特性简介
    采用低电压、低功耗设计，电压在 1V 至 3V 之间，典型值为 1.25V，最大功耗 500mW，静态电流为 3mA。
    立体声调制、FM 调制、RF 放大等多个功能集成在一国芯片上，所需外围元件少。
    两声道分离度高，典型值为 45dB。
    输入阻抗为 540Ω（f_in=1kHz），输入增益为 377dB（V_in=0.5mV）。
    典型射频输出电压为 600mV。
◆ 封装形式
    BA1404：DIP18，BA1404F：SIP18
◆ 引脚功能

引脚	名称	功能
1	R-CH INPUT	右声道音频输入
2	AF BIAS	音频放大器偏置
3	AF GND	音频放大器地
4	OSC BIAS	38kHz振荡器偏置
5、6	XTAL	晶振
7	RF OUT	射频放大器输出
8	RF GND	射频放大器地
9、10	OSC	射频振荡网络
11	VREF	基准参考电压
12	MOD IN	调制信号输入端
13	PILOT OUT	导频信号输出端
14	MPX OUT	双声道复合信号输出端
15	VCC	电源
16、17	MPX BALANCE	声道平衡
18	L-CH INPUT	右声道音频输入

◆ 结构框图

◆ 极限参数

参数	符号	极限值	单位
电源电压	V_CC	3.6	V
耗散功率	P_d	500（注）	mW
工作温度范围	T_opr	-25 至 75	℃
存储文档范围	T_stg	-50 至 125	℃

注：工作温度高于 25℃ 时，按 5mW/℃ 降低。

◆ 推荐工作条件

参数	符号	最小值	典型值	最大值	单位
电源电压	V_CC	1	1.25	3	V

◆ 电气参数

参数	符号	单位	测试条件	最小值	典型值	最大值
静态电流	I_Q	mA		0.5	3	5
输入电阻	Z_IN	Ω	f=1kHz	360	540	720
输入增益	G_V	dB	V_IN=0.5mV	30	37
声道平衡	C_B	dB	V_IN=0.5mV			2
混合器最大输出电压	V_OM	mV_p-p	THD≤3%	200
混合器38kHz泄漏电压	V_OO	mV	静态		1
导频输出电压	V_OP	mV_p-p	空载	460	580
声道分离度	S_ep	dB	以标准解调器	25	45
等效输入噪声电压	V_NIN	μV_rms	IHF-A 在 38kHz 停止		1
高放最大输出电压	V_OSC	mV		350	600

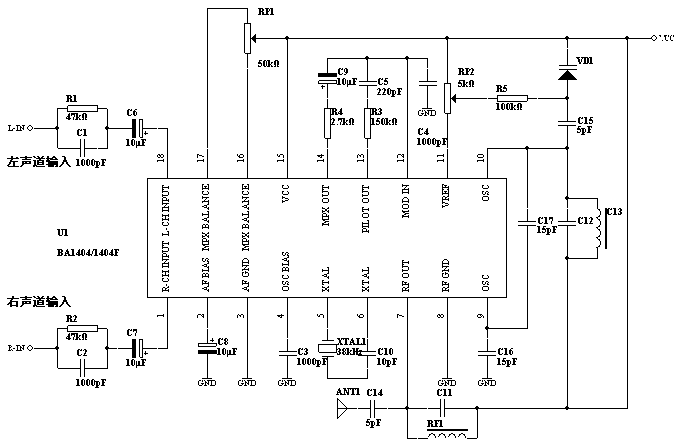

◆ 典型电路

◆ 参考资料
    《国外电子元器件》2000 年第4期第10页，《BA1404调频立体声发射芯片的原理与应用》，作者：浙江工业大学，朱永辉
    《电子报合订本》1995年下册第164页，《用BA1404做无线话筒》，作者：惠州朱斯忠
    《电子报合订本》1996年下册第12页，《电吉他无线发射接收器》，作者：甘肃周俊
    《北京电子报合订本》1994年第188页，《小型低功耗个人通信机》，作者：山东杨英波
