[图文]小型调频发射机

一。前言：

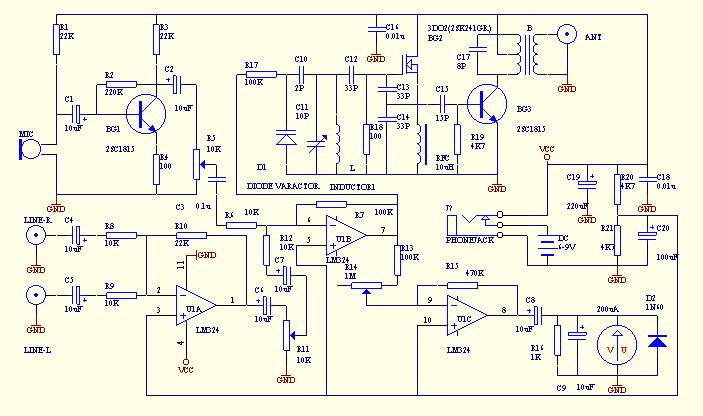

在这里我将要向大家介绍一种简单易制的小型调频发射机。它不但满足了发射距离的要求，而且还能同时用话筒和线路输入声音信号，进行背景配音。电路还加入了调制监视表头，以便能更好的掌握和使用好发射机，电路如下图，看了简单介绍，是否觉得它就像一套广播站的设备一样多的功能。是的，这台小型发射机能帮您轻松架起一座业余调频广播电台！覆盖范围在500M左右。心动了吧，马上行动吧！

二。电路原理及元件选择：

话筒摄取到信号后，经C1藕合进入BG1及外围电路组成的电压负反馈单管放大器，把微弱的电压信号放大到足够的幅度与U1A放大后的线路输入信号一同进入U1B进行混合。混合后的信号一路经R17去调制由BG2场效应管及周围电路共同组成的考次比LC荡器，考次比LC振荡器的特点是具有普通电容三点式振荡器简单，同时又具有高效率和高稳定度。波形好，调制带宽，这对于业余制作调频发射机显得尤为重要。最后经BG3铸成的后级放大器放大通过发射天线向外发射，用普通调频收音机就可收听广播了。另一路信号通过U1C组成的放大器放大后再经D2简波整流用直流驱动微安表，近而监视信号的调制幅度。使用时调制度一般不要超过85%为宜。集成电路采用LM324等通用四运放，结成单电源反向输入工作方式，既正相输入端电压设定在电源电压的一半。监视表头为200u型，BG1.BG3选用2SC1815。BG2用3DO2场效应管，D2变容二极管采用1S2267。天线要求使用1/4波长，如使用拉杆天线最好不要小于一米。否则将达不到逾期发射效果。

三。后语：

此电路不是本人设计，是早年由于电子资料短缺，我从破烂堆里捡到的一本没有名的杂志上摘录并改编的。原电路附有印版和装配图。这类文摘式杂志现今已不多见。再此向原作者表示感谢！注意发射电路的使用请不要干扰正常的无线电广播。最后祝您玩的痛快。
