5款制冷系统原理的动态图解 制冷系统原理图的重

制冷系统原理图的重要作用

制冷系统原理图在制冷系统设计和维护中起着重要作用。以下是它的一些重要作用：

1. 设计指导：制冷系统原理图提供了设计师在制冷系统架构和布局上的指导。它显示了各个组件之间的连接和排列方式，以及系统的流体循环路径。这使设计师能够更好地理解整个系统的结构和功能，并确保系统设计满足工作要求。

2. 故障排查：当制冷系统出现故障时，原理图可以作为故障排查的重要工具。通过原理图，技术人员可以快速定位故障发生的位置，并检查相关组件的电气连接、传感器、阀门等。这有助于缩短故障排查时间，快速恢复系统的正常工作状态。

3. 维护和维修：制冷系统原理图对于系统的维护和维修也非常有帮助。技术人员可以根据原理图进行系统的检修和维护，比如检查管道连接、阀门状态、电气线路等，以确保系统正常运行，并及时发现并解决潜在的问题。

4. 文档记录：制冷系统原理图通常作为制冷系统的一部分进行文档化记录。它可以作为工程文件的一部分，供未来的参考和查阅。在系统维护和升级时，原理图能够为技术人员提供重要的参考信息，确保工作的连贯性和准确性。

制冷系统原理图在制冷系统设计、故障排查、维护和维修等方面发挥着重要作用，提供了对系统结构和功能的全面了解，并促进系统的高效运行和管理。

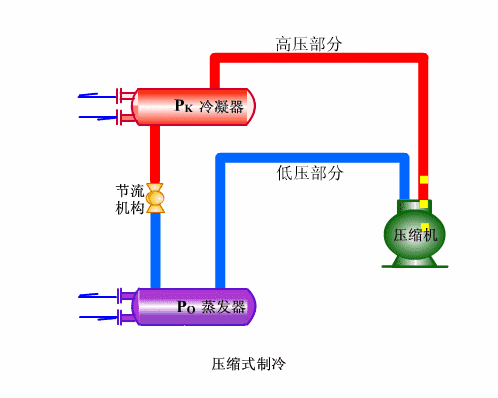

1、压缩式制冷

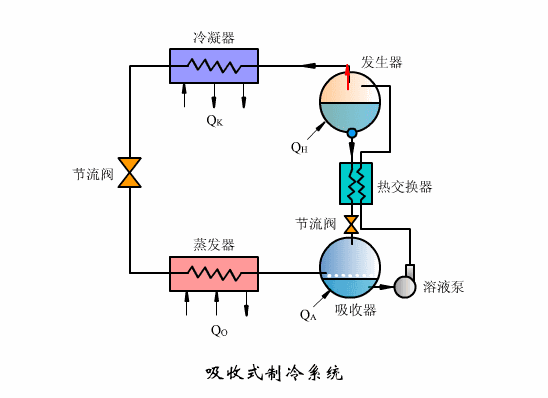

2、吸收式制冷

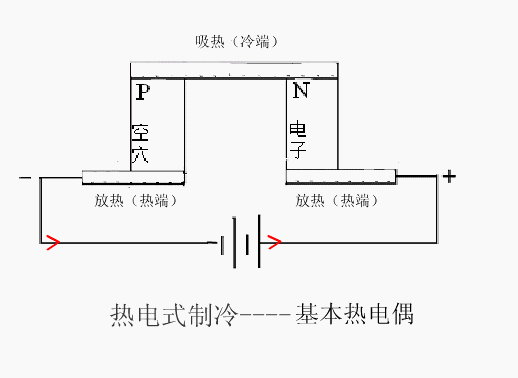

3、半导体制冷

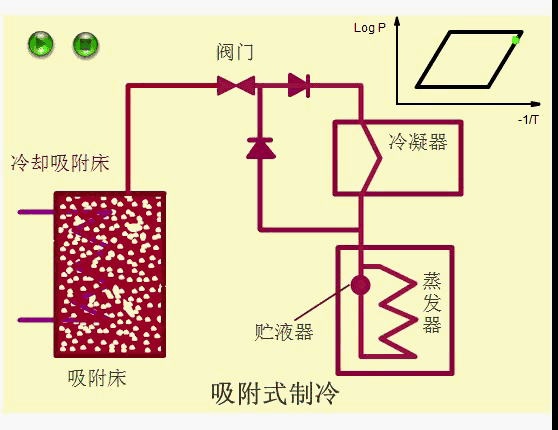

4、吸附式制冷

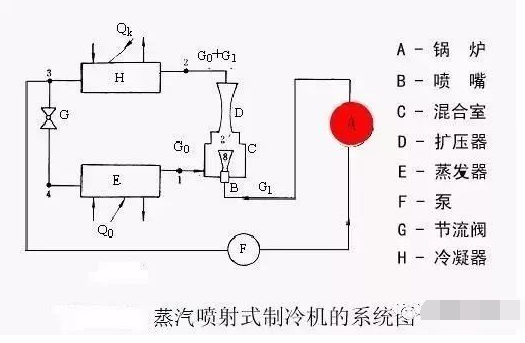

5、喷射式制冷

制冷剂在制冷循环中的作用

制冷剂在制冷循环中扮演着关键的角色，具有以下几个主要作用：

1. 吸收热量：制冷剂可以在制冷系统内吸收空气、水或其它物体中的热量。当制冷剂通过蒸发的过程时，它从周围环境中吸收热量，并将其转化为蒸发热。这导致周围环境的温度下降，实现制冷效果。

2. 转移热量：制冷剂在制冷循环中起到传递热量的媒介作用。它在不同的组件之间循环并传递热量。通过蒸发和冷凝的过程，制冷剂在蒸发器和冷凝器之间循环流动，将热量从热源（空气、水等）转移到冷源（冷却器或空调室内机）。

3. 改变压力：制冷剂在制冷循环中通过压缩机被压缩，从而改变其压力和温度。高压制冷剂通常具有较高温度，而低压制冷剂则具有较低温度。这种压力和温度的变化是实现制冷循环的关键。

4. 相变特性：制冷剂具有适宜的相变特性，可以在相对较低的温度下从液态转变为气态（蒸发）和从气态转变为液态（冷凝）。这使得制冷剂能够在不同的温度区间内进行工作，并提供高效的制冷效果。

5. 可回收性：制冷剂具有可回收性，循环使用于制冷系统中。在冷凝器中，制冷剂被冷却并压缩为液态，然后通过蒸发器释放热量，再次变为气态并循环回到压缩机。这种循环回收的特性使得制冷剂能够高效利用，并减少了对环境的影响。

制冷剂在制冷循环中具有吸收热量、转移热量、改变压力、相变特性和可回收性等重要作用，使制冷系统能够实现有效的制冷效果。
