音频电路供电没有负压也能正常输出的原因是什

音频信号一般都有正负，我们习惯用1kHz正弦波来进行描述或测试，

图1  音频信号有正负

一般在电路中的模型类似如下图，都会有一个正电压+VCC和负电压-VEE供电。

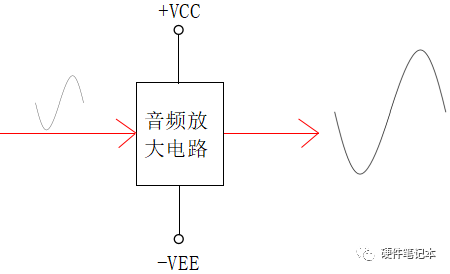

图2  正负电压供电

三极管电路应用类似下列模型，为方便举例，我们假设供电电压为±12V。

该电路利用NPN+PNP三极管组成一个推挽电路，驱动能力强，其实也叫OCL电路，网上很多资料，大家可以去查查，这里不重复阐述。

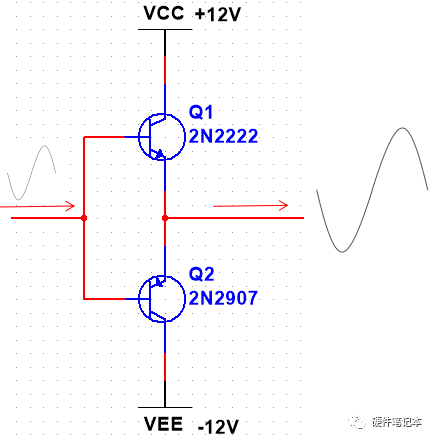

图3  OCL电路模型

那么，还有一种电路，该模型也叫OTL电路，电源要求相对简单，不需要负电压供电，只提供正电压VCC就能正常输出正负电压，如下图，这是为什么呢？针对这个疑问，本文将做一个全面的分析。

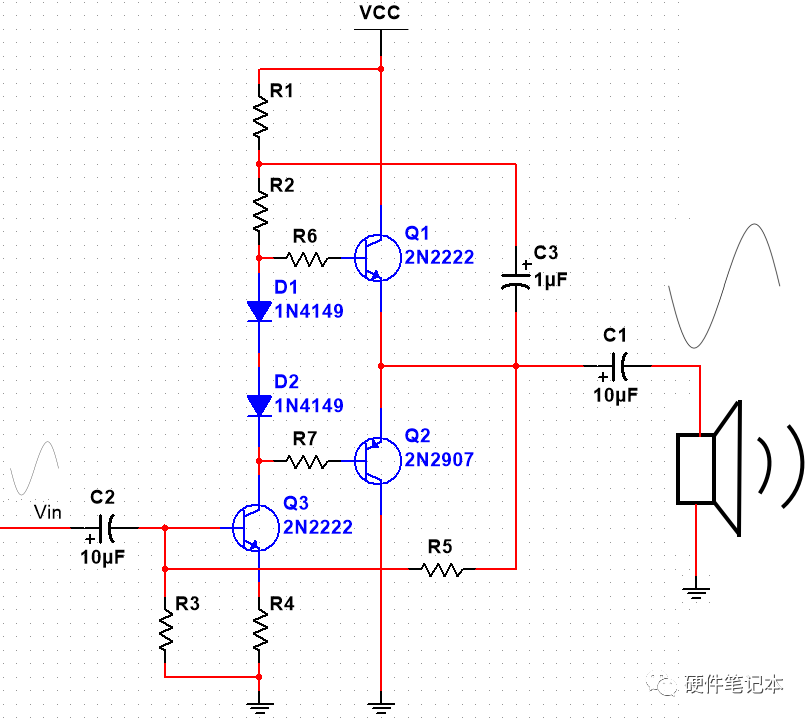

图4  OTL电路

在讲解之前呢，我们先大概梳理一下各个元件的作用。

1、电容C2能够耦合输入的交流音频信号，且有隔直作用，防止直流信号的输入。

2、R4引入了局部负反馈，当三极管的电流、温度改变时，R4压降也会跟着变化，从而起到抑制电流的变化，稳定静态点的作用。
