数字功放中的限幅压限电路分析

1、背景介绍

如下图，当我们对着话筒说话或者唱歌时，声音通过话筒传到功放，将声音进行放大。正常情况下，音频信号的幅度有高有低，也就是说话声音有大有小，但也可能出现较长时间处于比较高的幅值的情况，幅值越高，功放输出的功率越大。

如果持续输入幅值较高的信号，功放就一直处于功耗较大的状态，里面的管子发热就很严重，甚至烧毁。这时候我们就要用到限幅压限电路。

限幅压限电路的作用是功放设备在长时间处于高幅值输入时，通过反馈，将输入信号无失真的进行缩小（路径②），待管子温度降到正常范围，又继续正常工作。

在我们平时使用功放时，为什么我们说话或者唱歌没有明显感觉到声音变小了呢？那是因为我们研发早就设计了参数，做了充分的实验，尽可能保证不影响用户的正常使用。

2、基础知识

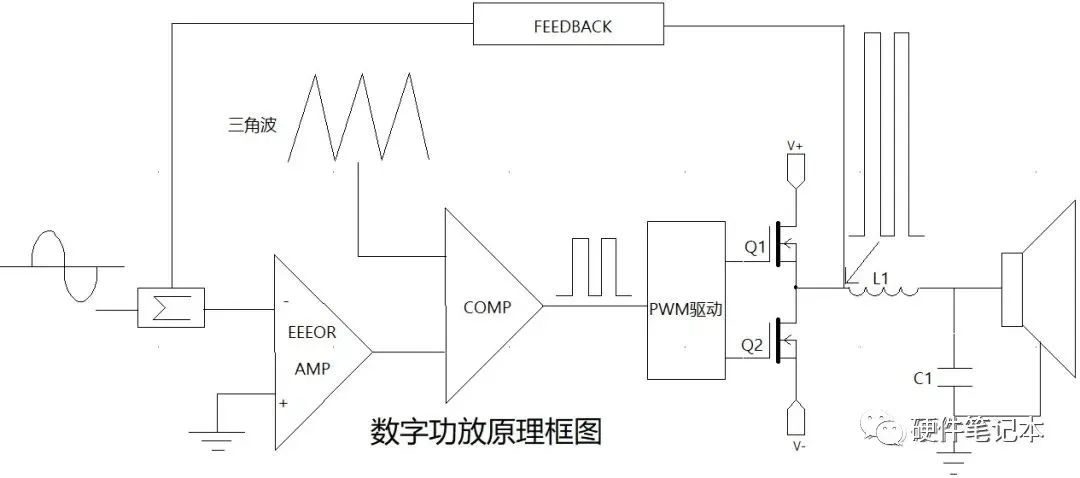

本文主要讲解数字功放中的限幅压限。一起回顾一下功放的基本原理。

首先将模拟音频信号转换为可驱动MOS的PWM信号。这样，原来模拟音频信号的幅度信息就包含在PWM信号中。

然后用PWM驱动MOS，将脉宽信号进行放大，也就实现了功率放大，最后经LC低通滤波进行解调，还原放大后的音频信号。

简单说，就是用MOS开关管实现音频放大。
