4晶体管AB类音频放大器电路图

描述： 这是一个非常简单且易于构建的 AB 类音频放大器，使用四个晶体管。 AB 类操作中的每个输出设备传导超过一半的输入信号周期。 AB 类设计可实现高达 78% 的效率，同时减少交叉失真。此处所示的电路适用于小型无线电接收器、音频播放器、对讲机、电话和其他类似设备。

晶体管Q1及其相关元件构成前置放大器级。音频输入通过电阻器 R1 和电容器 C1 连接到 Q1 的基极。 Q1通过电阻R3从集电极偏置到基极，C3是集电极电阻R4的交流旁路电容。对于这样的电路，集电极到基极偏置是一种很好的偏置方法，因为它提供足够的负反馈，防止热失控并稳定工作点。第二级是推挽对的驱动级。

这是由 Q2 及其相关组件完成的。该级也是集电极到基极偏置的，其输入通过电容器 C2 耦合到前置放大器级的输出。 Q2 的集电极电流受到电阻器 R8 的限制。第三级由AB类推挽部分组成，其中包括晶体管Q3和Q4。推挽级的偏置电压由二极管 D1 和 D2 提供。放大器的输出通过电容器C4耦合至扬声器。电容C5、C6为电源滤波电容。

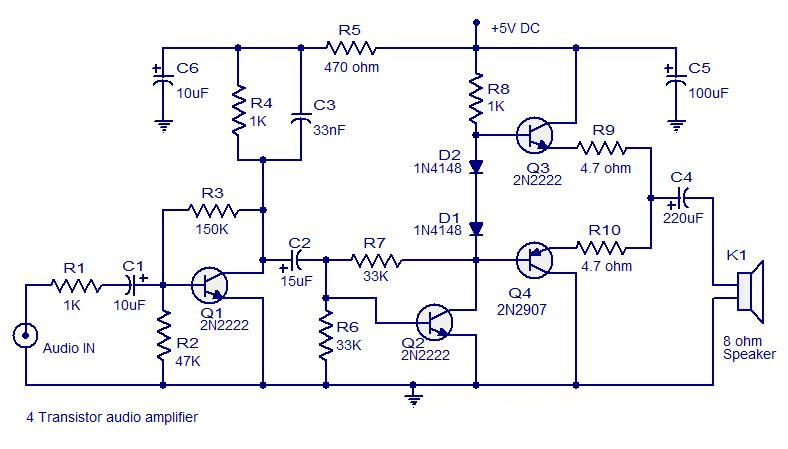

4晶体管AB类音频放大器电路图

4晶体管AB类放大器

笔记：

以下是AB类音频放大器的一些重要注意事项，请查看：

该电路可以组装在 Vero 板上。

K1可以用作8欧姆/5W扬声器。

C6必须靠近Q1接地，C5必须靠近扬声器地接地。这可以减少背景噪音。

使用 5V DC 为电路供电。
