空调结构工作原理图解 空调是如何制冷、制热的

空调是我们日常生活中常用电器之一，根据使用需求的变化，拆机、移机也是不可避免的事情。掌握以下三步操作，即可给你节省300元左右加氟的费用。

本文零基础图文并茂，详细描述操作步骤与方法。同时对空调工作原理、常见注意事项进行分享，希望在空调拆装操作时给你提供参考与帮助！

一、空调结构工作原理介绍

空调内部主要由哪些部件组成？空调是如何制冷、制热的呢？下面就上述两个问题做一一解答: 1、空调构造组成 在室内机与室外机两个箱体外壳的内部，室外机主要由压缩机、冷凝器、冷凝管路、风扇等组成。室内机主要由调节阀、蒸发器、风扇、电辅热、主控板等组成。

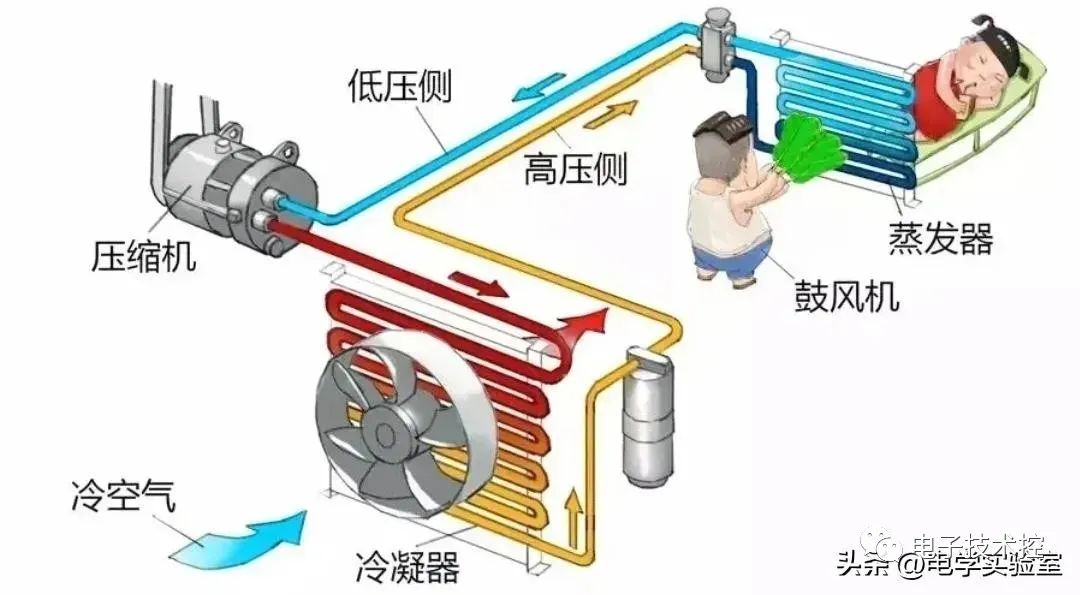

空调结构组成 2、工作原理 通过压缩机对介质（氟利昂）进行高温高压压缩，介质进入冷凝器管路，在冷凝器进行室外空气交换，从而产生中温高压气体。然后再通过连接室内外的铜管，进入室内调节阀。在调节阀作用下进入室内机增发器，由增发器风扇驱动与室内空气作用下，产生冷热可控的温度。

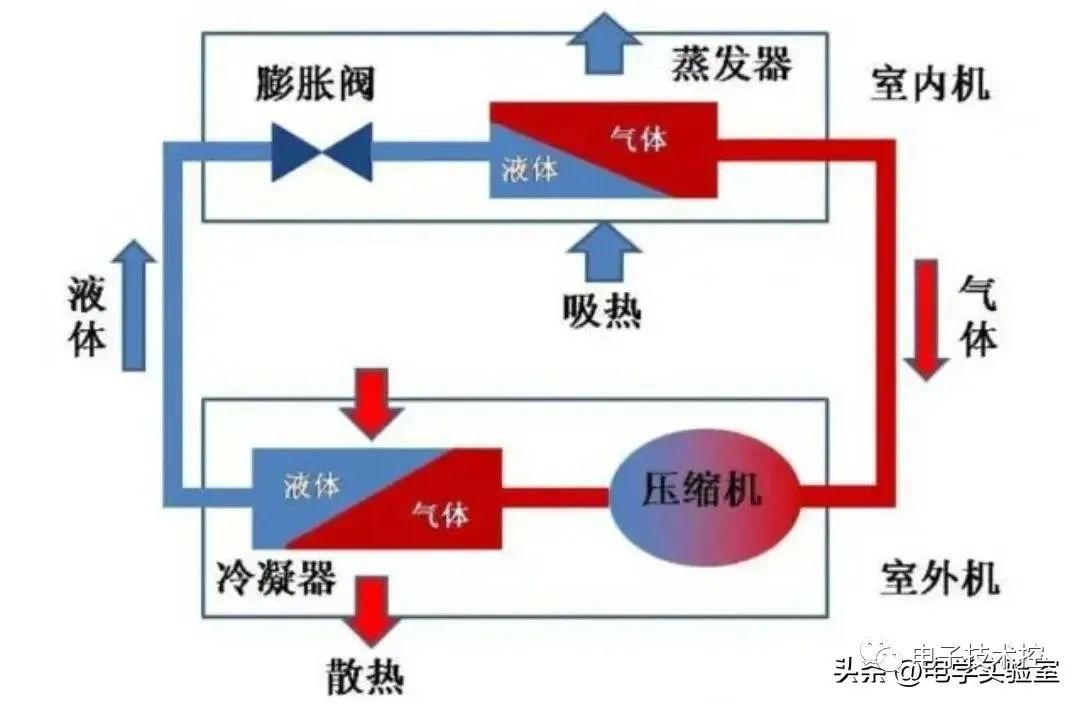

空调工作原理 上述过程，通过输送介质（氟利昂)来实现能量的转换。其压缩机就像人们的心脏，介质则就是人体流通的血液。蒸发器与冷凝器就像感知温度的皮肤和汗腺，来调节平衡体内温度的过程。

二、操作步骤教程

正常使用状态时，空调拆机、装机，一般由介质（氟利昂）回收，室内外机拆卸、安装等三步组成。其中安装、拆解均为一般操作，本文就不一一赘述。

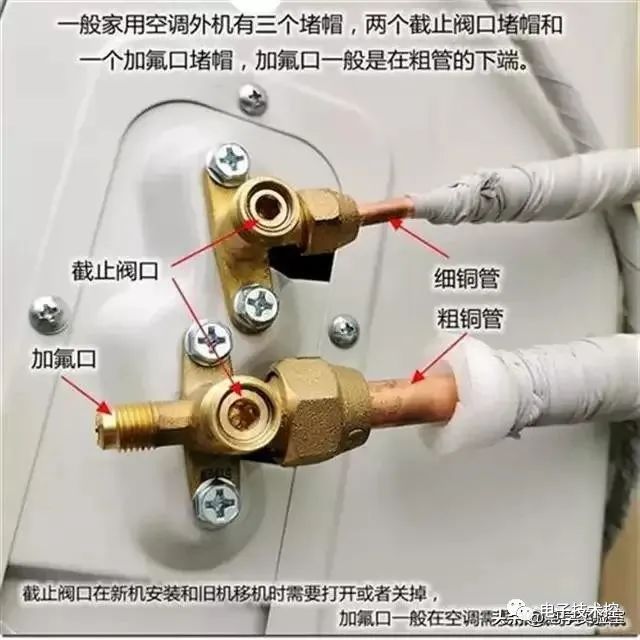

室外机高、低开关 下面将重点阐述介质(氟利昂)回收的操作步骤: 第一步:介质(氟利昂)回收前，首先开启空调调制制冷状态，室外压缩机启动，运行5分钟左右。此时拧下细管保护盖，用内六角扳手顺时针关闭高压管，此时进入收氟状态。 第二步:根据机器的功率不同，介质(氟利昂)回收时间也不尽相同。一般在20秒左右，即可完成所有介质(氟利昂)的回收。先拧下粗管保护盖，仔细倾听压缩机运行声音，声音发生略微改变时，用内六角扳手顺时针关闭低压管，此时收氟完成。 第三步:停止空调运行，分别拆下室内机与室内机高低压铜管。恢复高低压管保护盖，最后进行设备的机械拆装。

室外阀门操作 安装时，其操作顺序与拆卸相反，但需进行介质管路的排气。将低压管与高压管分别连接室内机与室外机，用顶针顶住低压管(粗管)排气孔，用内六角松动细管(高压)阀门。20秒左右排气声音结束，紧固高低压管螺丝，同时打开粗管(低压)阀门。完成介质(氟利昂)释放。

三、注意事项

1、介质管路为铜管，不易折弯，出现损坏则会产生漏液现象。 2、室内机拆卸时，不易硬拉硬拽，应在铜管接口处打开接口。 3、介质(氟利昂)回收、释放，应仔细观察压缩机与管路变化，两种操作时间一般均在20秒左右。 4、恢复安装时应检查管口防漏垫片，锁紧接口螺丝避免漏液情况。 5、制热状态下，无法进行收氟操作。
