使用LM386的音频放大器电路

放大器用于增强输入信号的强度，并应在输出中提供信号的放大版本。音频放大器广泛用于立体声或家庭影院系统、迷你扬声器等。构建音频放大器电路的方法有很多种，但没有什么比使用专用音频放大器 IC 构建更有效的了。该电路使用最简单、最具成本效益的芯片LM386来构建音频放大器。

IC LM386：

LM386 的引脚图

LM386 是一种简单的低功耗音频放大器，用于大多数音频电路，功耗较低。当与外部元件一起使用时，该IC能够提供约200的输出增益。但是，当您在不添加外部组件的情况下使用它时，它能够提供 20 的放大倍数。

引脚1和8用于通过在它们之间绑一个电容或RC对来改变增益电平。音频输入通过同相输入引脚馈送，而反相输入通常接地。

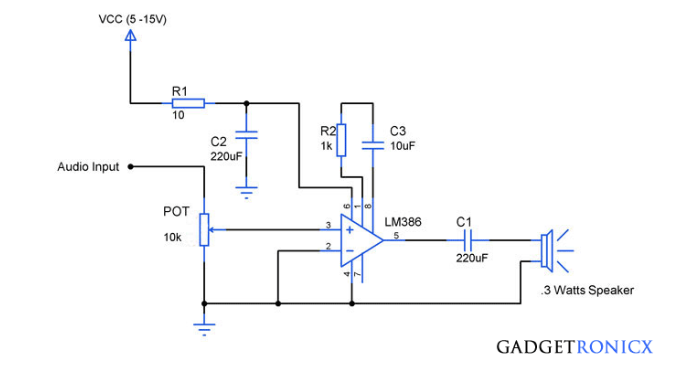

音频放大器电路的工作原理：

由 Vcc 供电的 LM386 使用电阻器 R1 和电容器 C2。这是为了防止电路振荡。电阻R2和电容C3在上述电路中起着重要作用，因为它改变了输出中获得的输出增益。增加一个10uF的单个电容器将有助于我们获得最大增益。与电阻R2一起使用将帮助您获得约50db的增益。C3 的正极端子应连接到 IC LM1 的引脚 8，负极应连接到引脚 386。

电容C1用于将输出耦合到扬声器，POT可以修改输出信号的增益。当输入信号的电压电平极低时，使用 LM386 设置高增益。您可以将任何音频信号馈送到此电路，这可以很好地达到其目的。
