用于传输音频信号的FM电路分享

FM电路在无线通信中占有重要地位。该电路使用单个晶体管发射无噪声FM信号，距离约50-300米。来自发射器的发射信号可以通过具有FM功能的简单接收器电路接收。

调频电路工作原理：

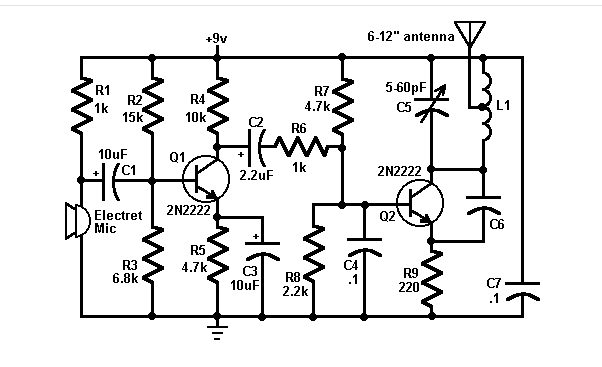

上述电路非常简单，仅使用9V和一个麦克风将音频输入馈送到发射器电路。为了简单理解，电路可以分为振荡器，调制器和放大器三个部分。

Q1充当放大器，它放大来自麦克风的音频信号。电路中有R2-R4，用于设置晶体管的工作点。电路中的C1和C2充当阻断电容器，因此只有交流信号可以通过它们。

带有 C5、C6 和 L1 的谐振电路与晶体管 Q2 一起构成电路中的振荡器部分。晶体管Q2周围的电阻器设置Q2的工作点，并限制80-130 MHz FM频段的调制。

天线的长度应该很长，以便传输高效，接收器能够拾取无噪声信号。发射器电路非常有趣，请尝试一下并发布您对这个电路的看法。
