3W简易OCL功放电路/1W高保真BTL功率放大电路设计

由LM386构成的3W简易OCL功放电路

该电路是使用低功耗集成功率放大器 LM386 构成的 OCL 功放电路，电路结构简单，容易调试，非常适于自制。

一、电路工作原理

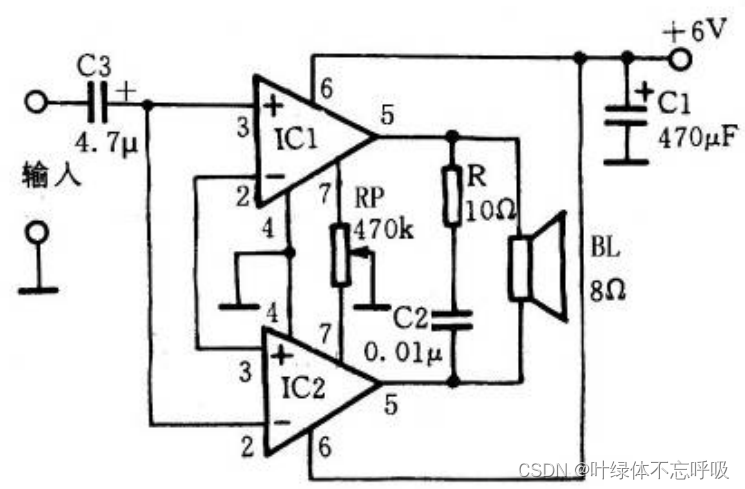

电路原理如图 31 所示。

图中IC1和IC2是两片集成功放LM386，接成OCL电路。C1起到电源滤波及退耦作用，C3为输入耦合电容，R1和C2起到防止电路自激的功能，RP为静态平衡调节电位器。

二、元器件的选择

IC1和IC2选用集成功放电路LM386,具有功耗低、电压适应范围宽、频响范围宽和外围元件少等特点。其工作电压为4V~16V,如图中工作电压为6V时，额定输出功率可以达到3W,适宜用来推动小音箱或作为设备的语音提示及报警功放。电阻R选用1/2W金属膜电阻器。电容C1选用耐压为16V的铝电解电容器;C2选用聚丙烯电容，C3选用钽电解电容。RP选用有机实芯电位器。扬声器BL根据实际需要选用89，额定功率在10W以下的扬声器或音箱。

三、制作和调试方法

电路安装完成后，将音频信号输入端接地，调整RP，使IC1和IC2的两只5脚输出直流电压相等即可。由于LM386外接元件少，一般情况下都可正常工作。电路可安装在自制的印刷电路板上，也可在万能印刷电路板上来进行焊接。

由TDA2009构成的1W高保真BTL功率放大器

这里介绍一种无需调试、保真度高、成本低廉的 BTL 功率放大电路，并且可以根据自己的情况选取末级功放集成电路，由于通用性强，给音响爱好者制作带来极大方便。

一、电路工作原理

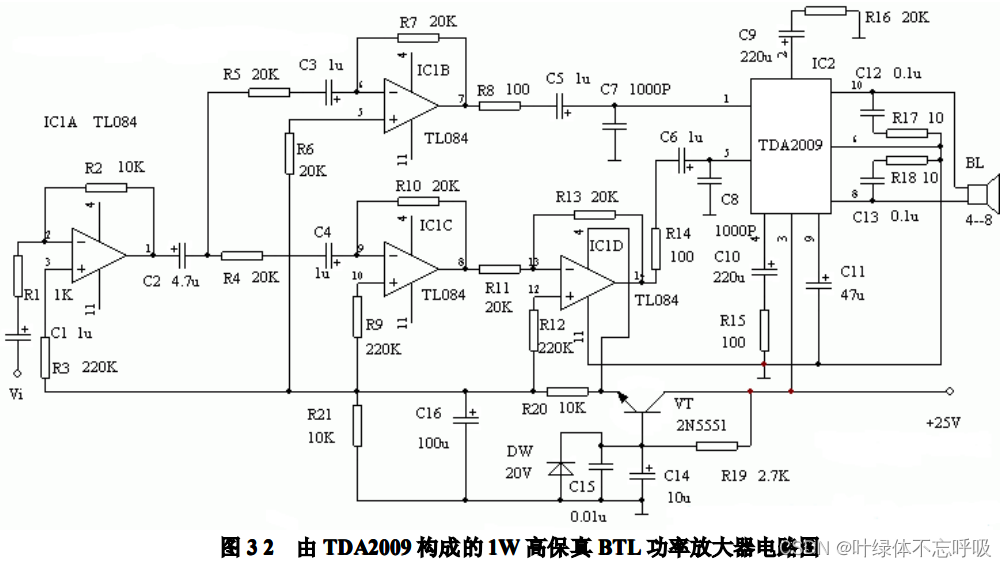

电路原理如图 32 所示。

这里只给出了其中一个通道的电路图，另一个通道完全相同。音频信号从电路的 A 端输入，经运算放大器 IC1 放大后（放大倍数由 R1、R2 决定），一路经 IC2 作反相放大，其增益为 1；另一路经 IC3、IC4 作两次反相放大，增益仍然为 1，其实质是 IC3、IC4 共同构成增益为 1 的正相放大器，所以在 IC2 的 B 端和 IC4 的 C 端得到的是两个大相等而相位相反的音频信号。这两个互为反相的音频信号分别通过 R9、C5 和 R10、C6 加到双音频功率放大集成电路 IC5（TDA2009）的①和⑤脚端，这两个输入端是同相输入和反相输入端，因此在 IC5 的内部进行功率放大后，分别从 IC5 的⑩脚和⑧脚输出，推动扬声器 BL。

二、元器件的选择

IC1~IC4 选用 TL084，IC5 选用 TDA2009；VT 选用 2N5551 型硅三极管，BL 选用 BL选用 8Ω、1W 电动扬声器；其余器件均无特殊要求，可按图上标示选用。

三、制作和调试方法

由于本电路设计的通用性，因此，任何 OTL 或 OCL 输出的双功率放大集成电路，都可以与差放放大器的 B、C 两端驳接，从而构成 BTL 放大器。读者如果有兴趣的话，还可以插入 RC 衰减式音调控制电路，将会收到更好的效果。
