基于2个蓝牙和ZigBee的可穿戴网络架构分析

　　1、主机

　　由于其可穿戴性，可穿戴计算机需要轻巧的机身。主机芯片采用Linux嵌入式操作系统，并集成了蓝牙协议栈。主机内置的蓝牙适配器的主要目的是使主机能够与其他蓝牙设备进行通信。只要条件允许，例如，GPS模块也可以集成到主机中。

　　2、蓝牙设备

　　可穿戴网络中的蓝牙设备是具有内置蓝牙模块的小型设备，可以使用蓝牙链接从该设备收集数据。

　　头戴式显示系统：内置微型蓝牙模块，相机和DSP芯片。首先，使用相机读取初始图像，并将其发送到DSP芯片进行预处理，以消除视频和图像信号的冗余。视频压缩标准可以是MPEG-4。DSP处理的信号可以直接传输到显示器或主体，以进行进一步处理。

　　3、蓝牙耳机

　　不仅可以语音命令控制主机，将语音信号远程传输，还可以与其他蓝牙设备之间音频信号传输。

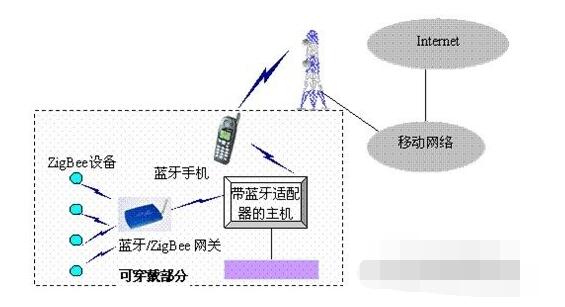

　　图1基于蓝牙和ZigBee的可穿戴网络架构

　　4、ZigBee设备

　　可以将ZigBee机器设置为观看校正类型，鞋垫类型等，包括传感器，模数转换器和ZigBee模块。传感器收集外部信号（心跳，血压，脉搏，温度，湿度等），并将其转换为电信号，再由A/D转换器转换并发送到MCU，最后通过ZigBee收发器模块通过网关。在由主机处理后，它被传输到其他设备。

　　5、蓝牙/ZigBee网关

　　蓝牙/zigbee网关在两个不同标准的蓝牙和zigbee产品之间的应用非常多，下图为其协议模型。

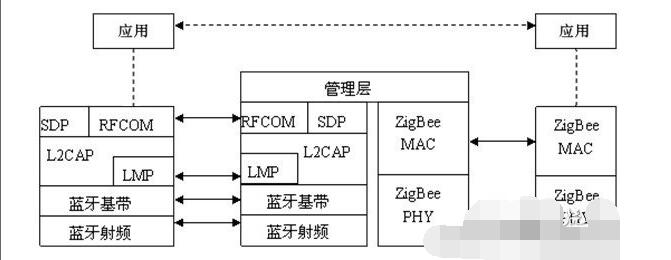

　　图2Bluetooth/ZigBee网关的通信协议模型
