将动态指示段重定向到单独的LED

　　许多设备使用具有动态指示的多位七段 LED 指示灯。通常它们连接到微控制器的端口或专用驱动器 IC，例如 MAX7219。

　　有时，除了数字指示器之外，还需要单独的 LED。它们可以连接到微控制器的单独引脚，但您也可以节省引脚。如果数字指示器具有从未使用过的段（例如，右边数字中的一个点），则可以将它们重定向到外部 LED。

　　用您独特的设计让工程界惊叹不已： 设计创意提交指南

　　七段指示器的动态指示，通常是将所有数字的同名段组合起来接在单片机的数据线上。每个数字的公共电极（共阳极或共阴极）连接到单独的扫描线。

　　理论上，可以通过将LED连接到相应的数据线和扫描线，将LED并联到任意一个段。但是外部 LED 上的压降大约等于指示器段上的压降，因此它们都会发光。

　　为了排除段发光，它可以与传统硅晶体管的 BE 结分流，因为它具有比段 LED 更低的正向压降。可以将带有限流电阻的外部 LED 连接到晶体管的集电极。

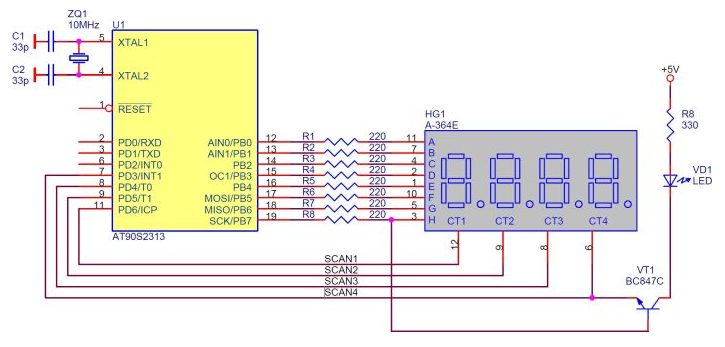

　　外部 LED 需要一个单独的限流电阻，因为它允许将 LED 和指示器的亮度设置为相同，这可以具有不同的效率。图 1显示了将右侧点的段重定向到公共阴极指示器的外部 LED。

　　图 1显示了将右边的点段重定向到共阴极指示器的外部 LED。

　　这样，您可以将任意数量的未使用段重定向到外部 LED。从软件的角度来看，它们将以与常规段相同的方式打开。
