光学镜头常用的光机界面

光学镜头主要由光学透镜和机械结构件组成。光机界面就是指光学零件和机械零件接触的界面，性能、使用环境不同的光学镜头的光机界面有一些差别。

常用的光机界面形式主要有尖角、相切、超环面和球形等形式。

尖角界面

若光学透镜的球形光学表面与机械零件的尖角处直接接触，则该光机界面为尖角界面，实际加工出来的“尖角”是一个较小的圆角。 尖角界面加工最为简单，加工成本也最低廉，也是光学镜头结构体中最常用的光机界面。如果光学镜头所处的环境中承受载荷冲击较大，光学表面与机械表面接触面积小，承受的接触应力较大，可能会对光学表面造成损伤。若所处环境温度变化较大，尖角界面也不适于热量的传导。故尖角界面适用于对环境较为稳定的光学镜头结构体中。

相切界面

若光学透镜的球形光学表面与机械零件的锥形表面进行线接触，则该光机界面为相切界面。 相切界面就是将尖角界面的尖角加工成倒角，倒角面与球面相切，且只能适用于透镜的凸面，在接触应力相同的情况下，相切界面能承受比尖角界面更大的载荷冲击。该光机界面加工难度小、成本低，适用范围较广。

超环面界面

若光学透镜的球形光学表面与机械零件的环形面进行线接触，则该光机界面为超环面界面。超环面界面适用于透镜的凹面和凸面，且能适应不同曲率半径的球面。超环面界面接触应力小，非常适合用于透镜凹面的配合。 球形界面 若光学透镜的球形光学表面与机械零件的表面是球面接触，则该光机界面为球形界面。 这种球形界面的加工精度非常高，需进行研磨，加工成本较高。光学透镜与机械零件的接触面积比较大，因此光学表面受到的接触应力比较小，能够明显地缓解外界瞬间冲击带来的应力集中。 另一方面，大的接触面积也使得光学透镜很好地进行热传导，带有此光机界面的光学系统适合处于温度变化较为剧烈或频繁的环境下。

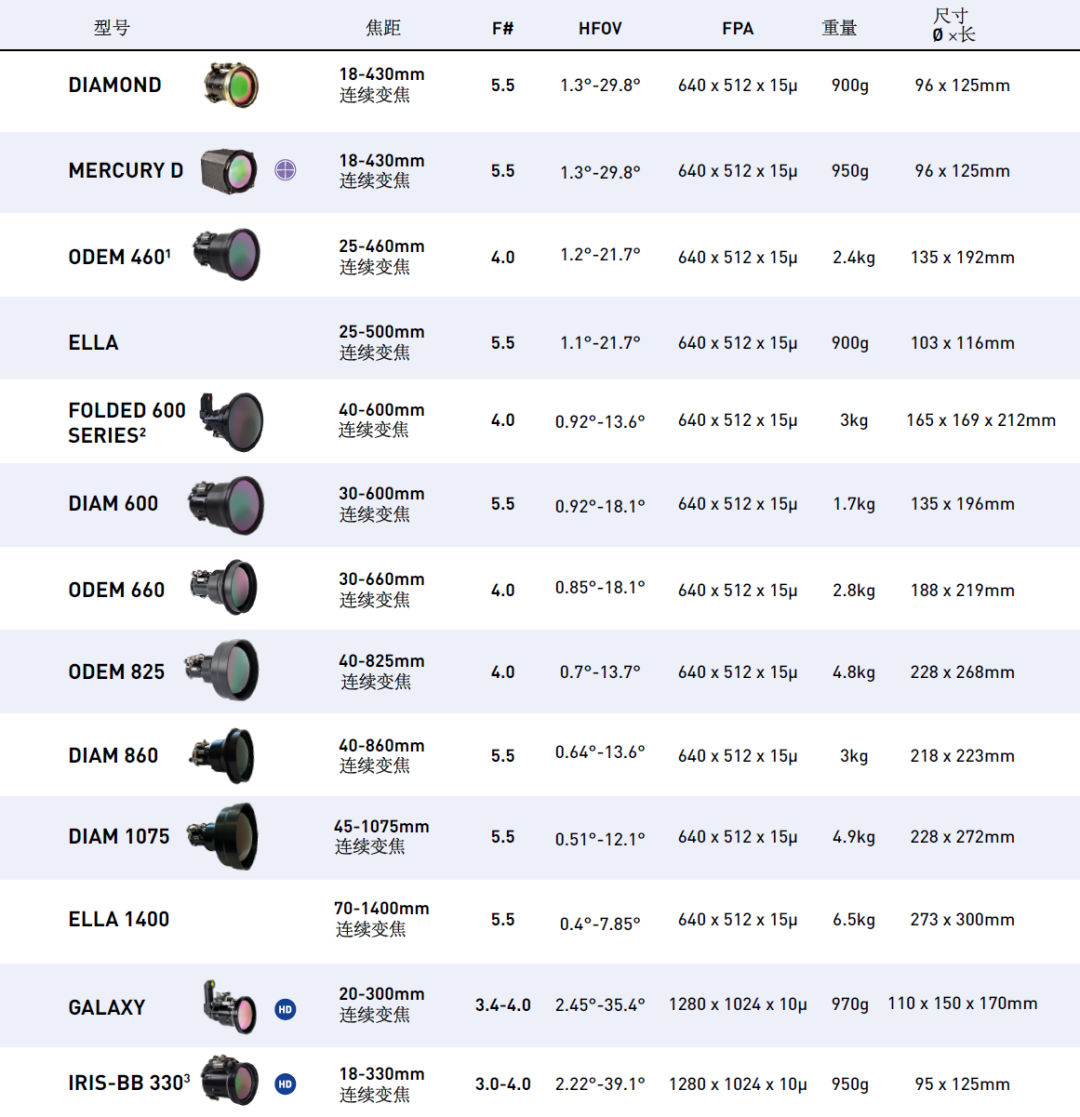

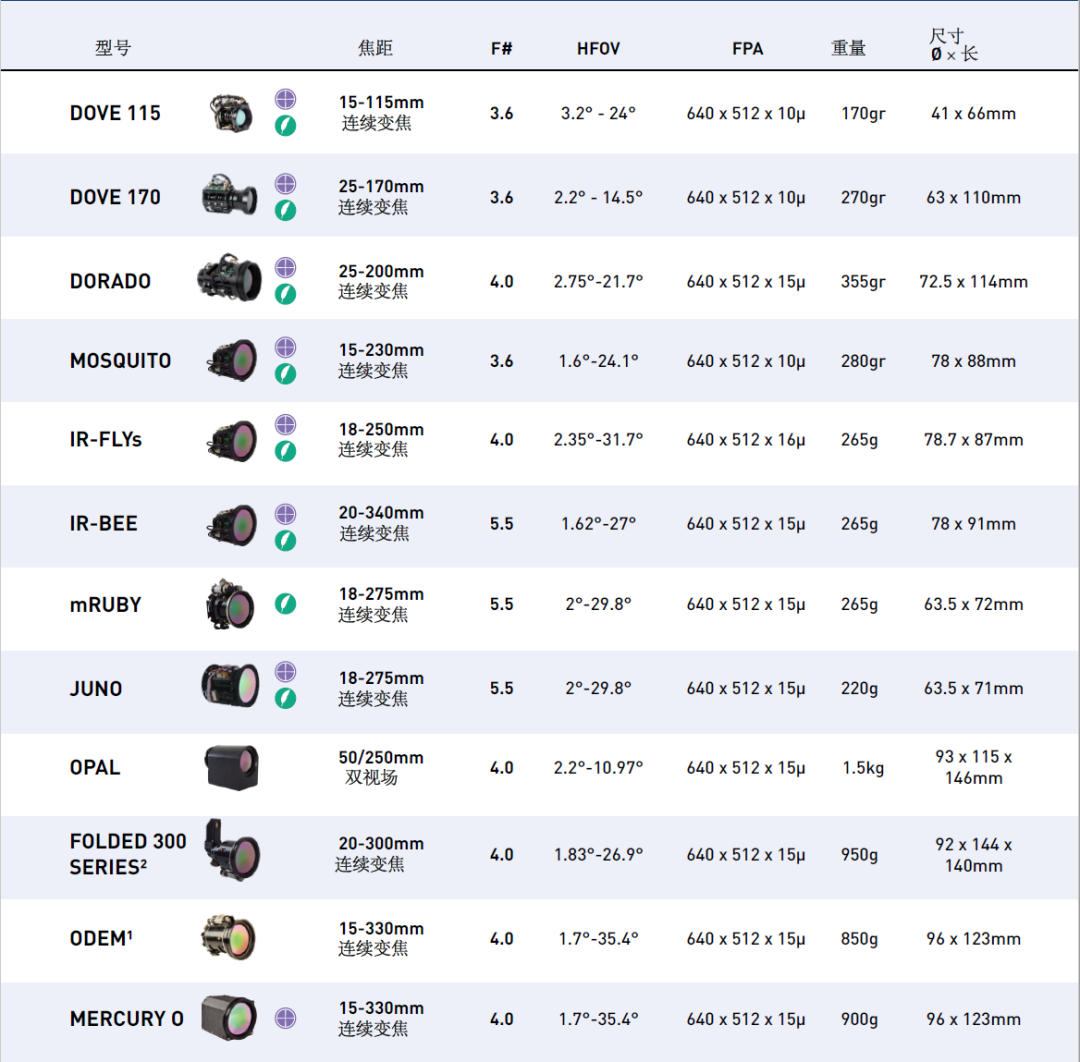

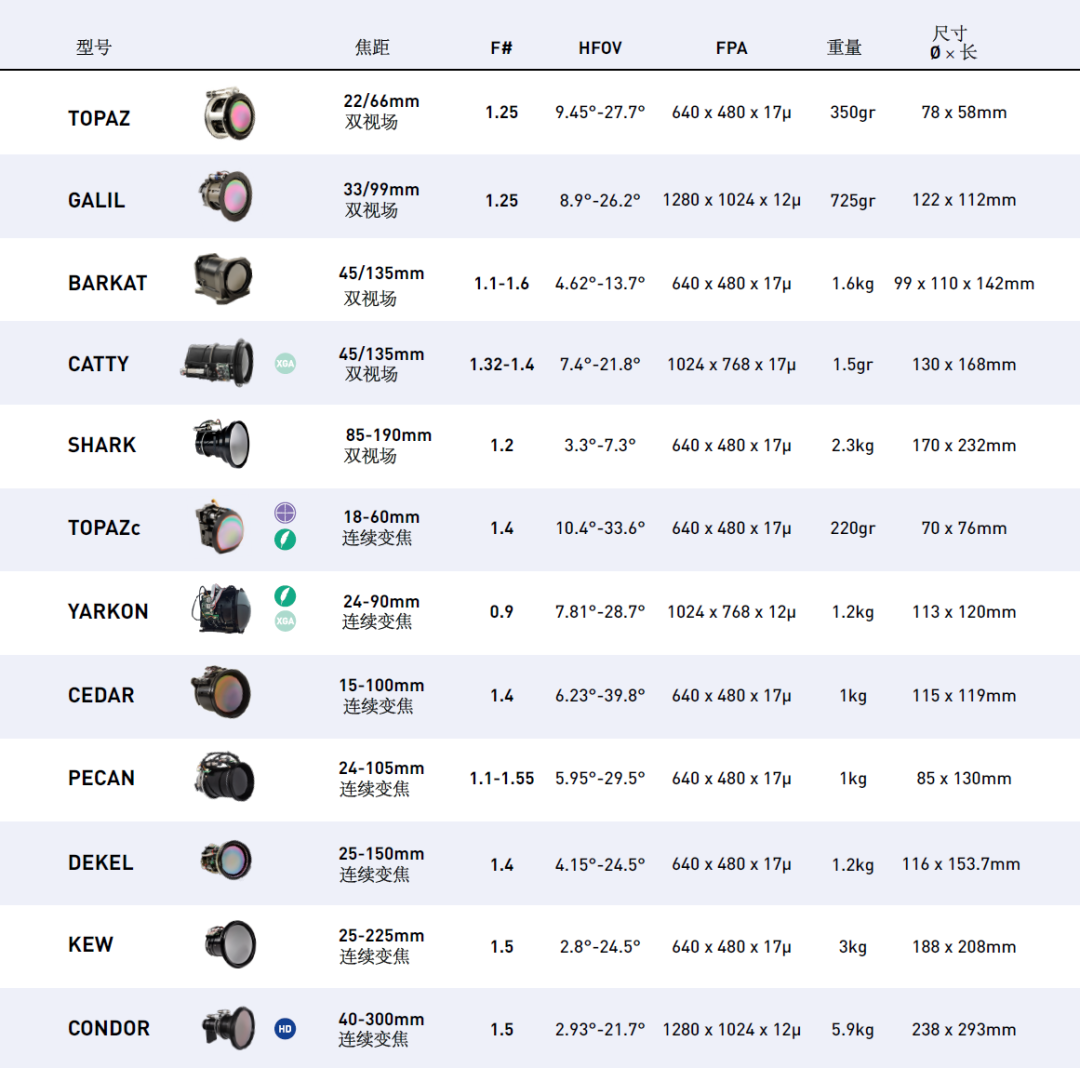

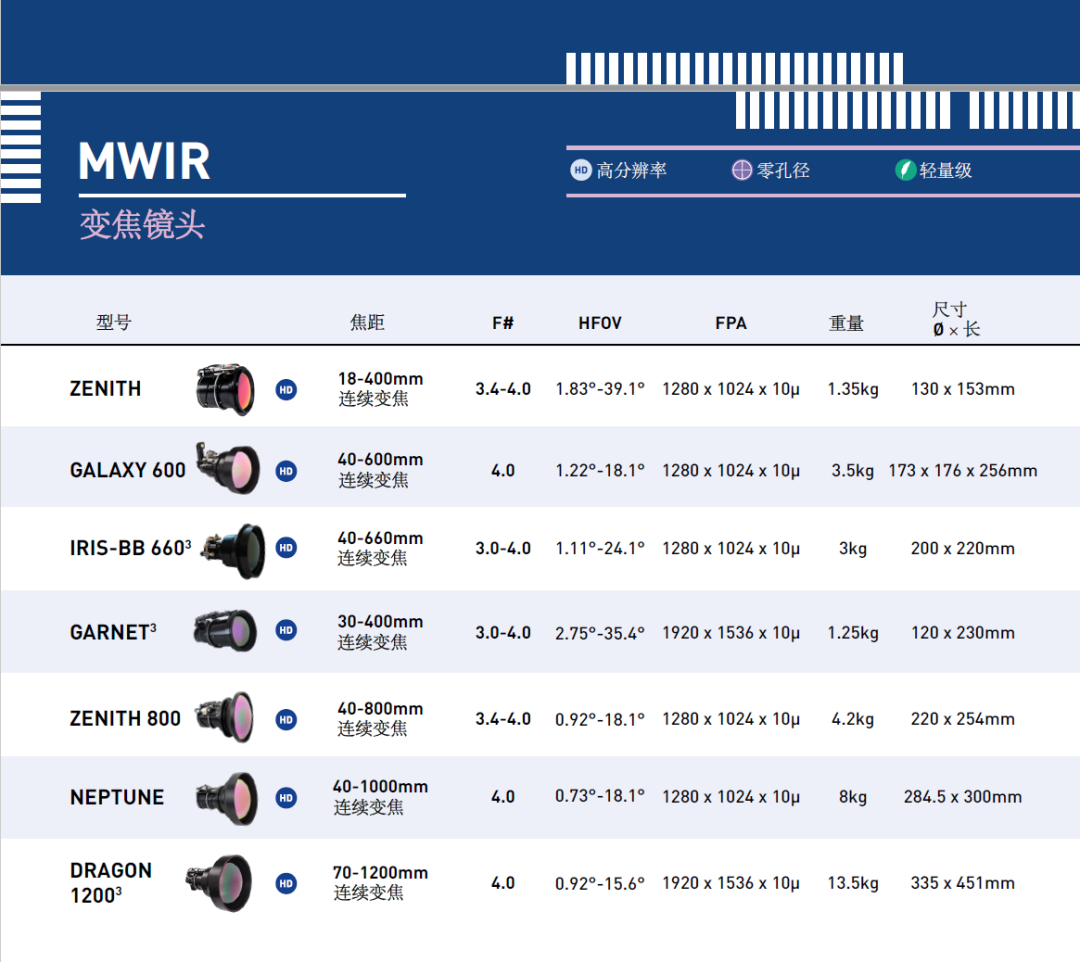

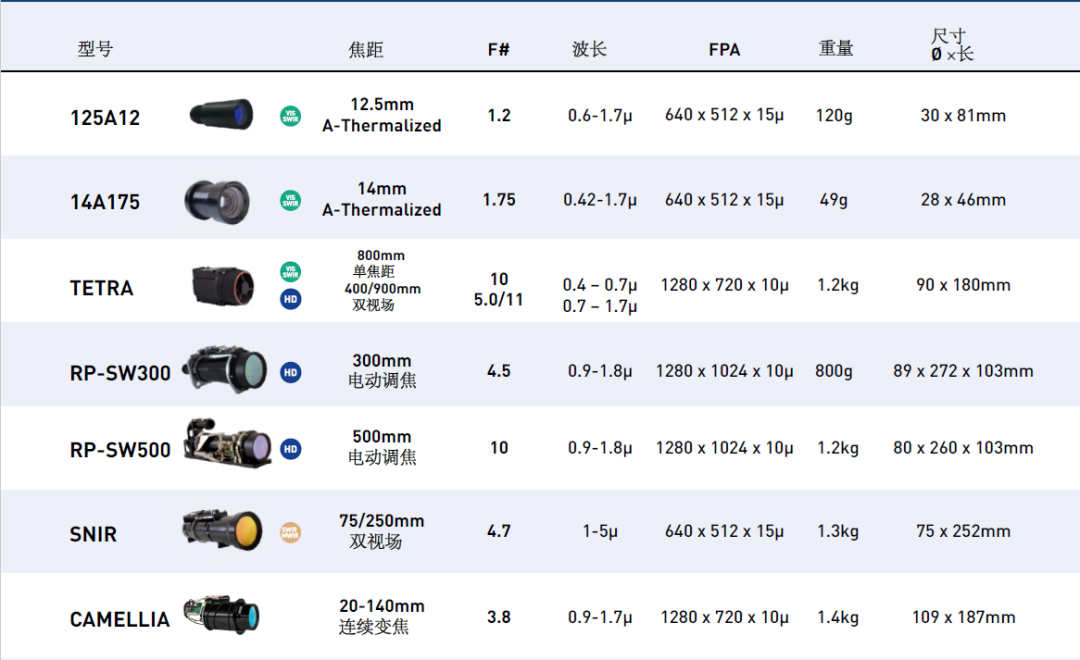

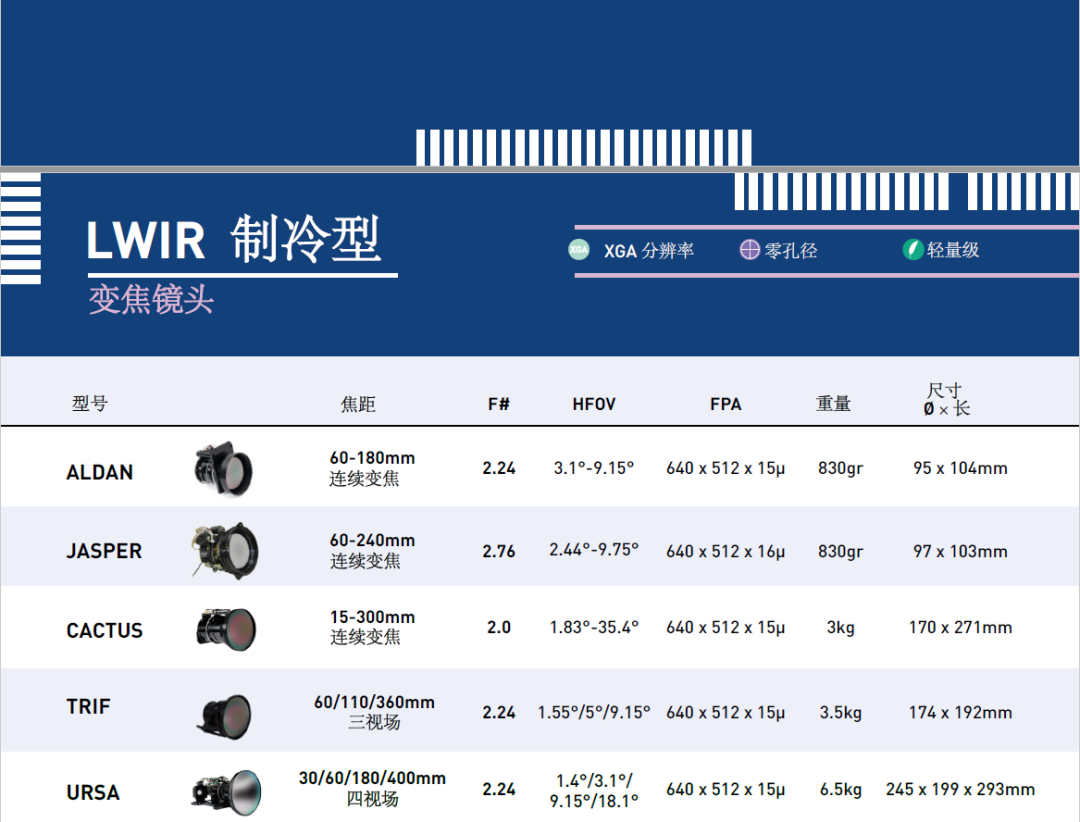

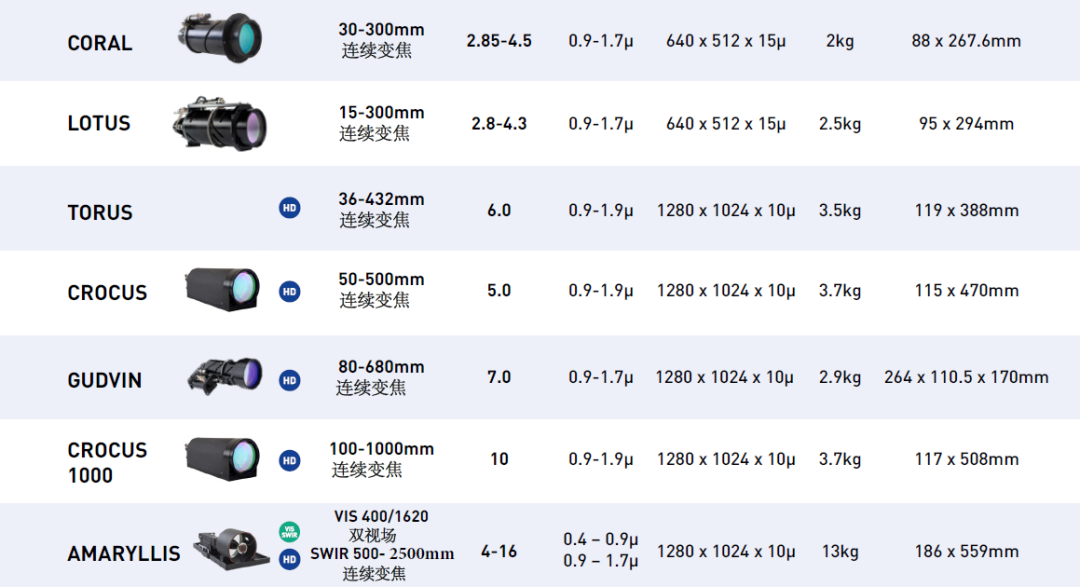

RP光学镜头提供了多种高性能，覆盖SWIR、MWIR和LWIR的整个范围的无热化、离散变焦和连续变焦镜头。 在我们的产品库中，您可以找到找到适合大多数市场应用的镜头，包括驾驶员视觉增强( DVE )，周界安防，边境巡逻，海岸监视，机载应用的轻小型镜头，工业需求，手持热像仪，飞机跟踪等！
