瑞萨针对显示应用的MCU和方案介绍

随着科技的快速发展，人机交互技术在各个领域的应用越来越广泛，如智能家居、医疗、教育、工业等。在人机交互应用中显示类的需求日益增长。瑞萨针对人机交互的应用（TFT显示）推出了多款MCU产品和参考方案。从简单的串口屏方案到RGB和MIPI接口的TFT显示方案，瑞萨基于不同的MCU资源都可提供方案支持。

01

串口屏+触摸按键评估套件

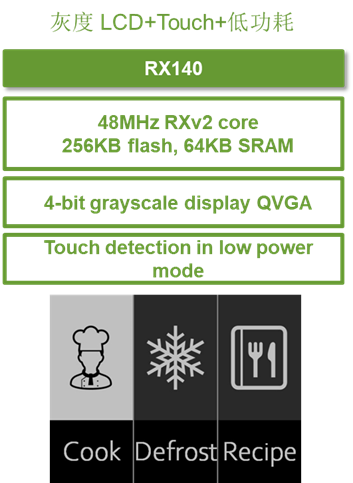

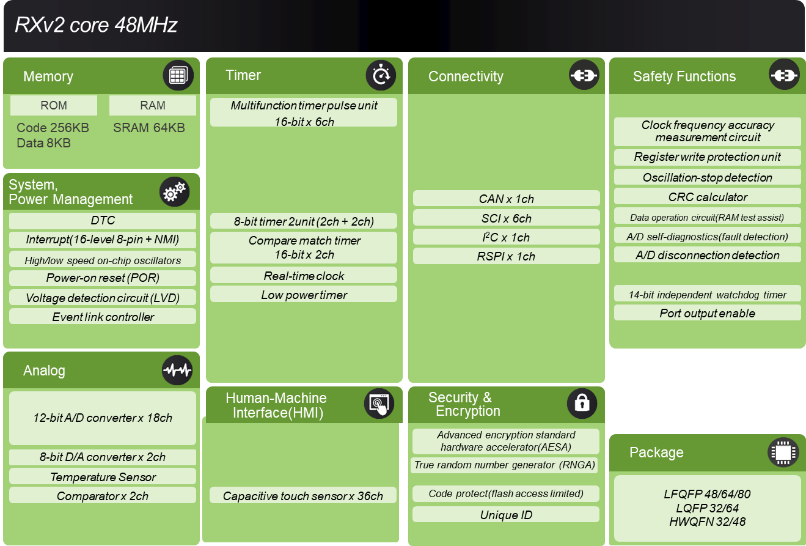

① 基于RX140的串口屏+触摸按键解决方案：

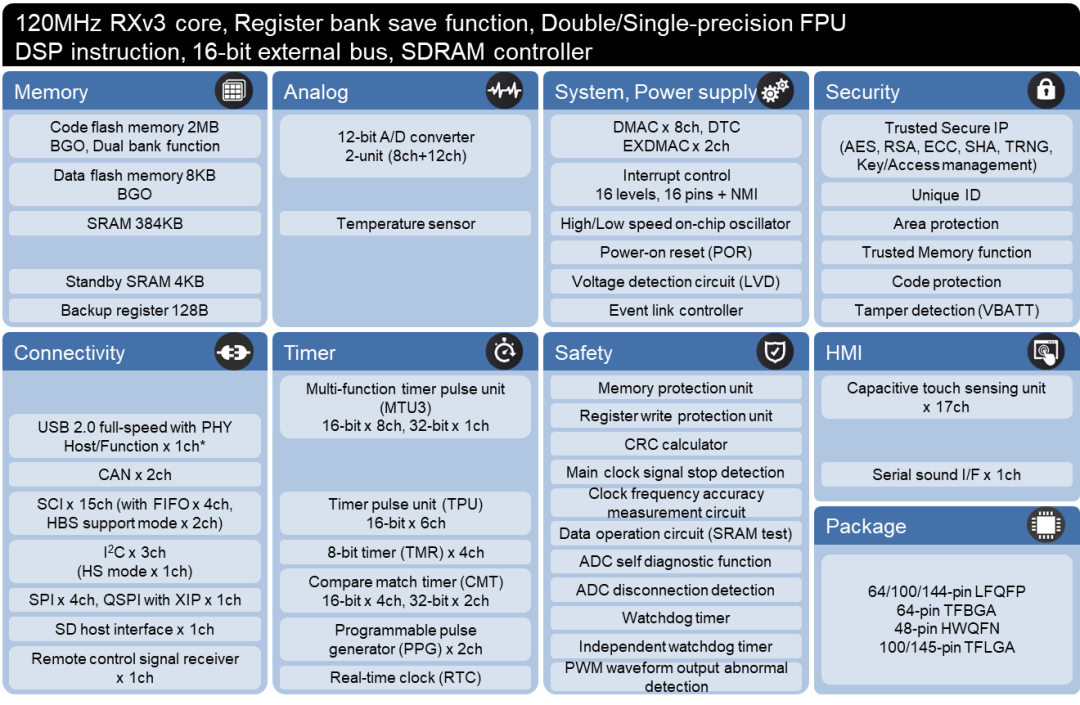

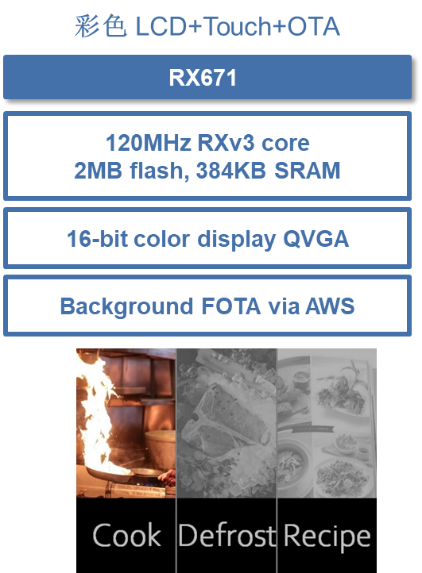

② 基于RX671的串口屏+触摸按键解决方案

以上评估套件瑞萨可以提供原理图，simple code和应用笔记等设计资料，该方案非常适合要求支持串口屏+电容触摸按键的家电类应用，如线控器，温控器等。RX140&RX671为瑞萨自有32位内核产品，集成瑞萨自有的电容式触摸IP。RX140具有极低的功耗，适合电池供电类的应用。RX671产品片上集成最大2MB的Flash和384KB的RAM，外设资源丰富，可轻松实现单芯片的方案。

02

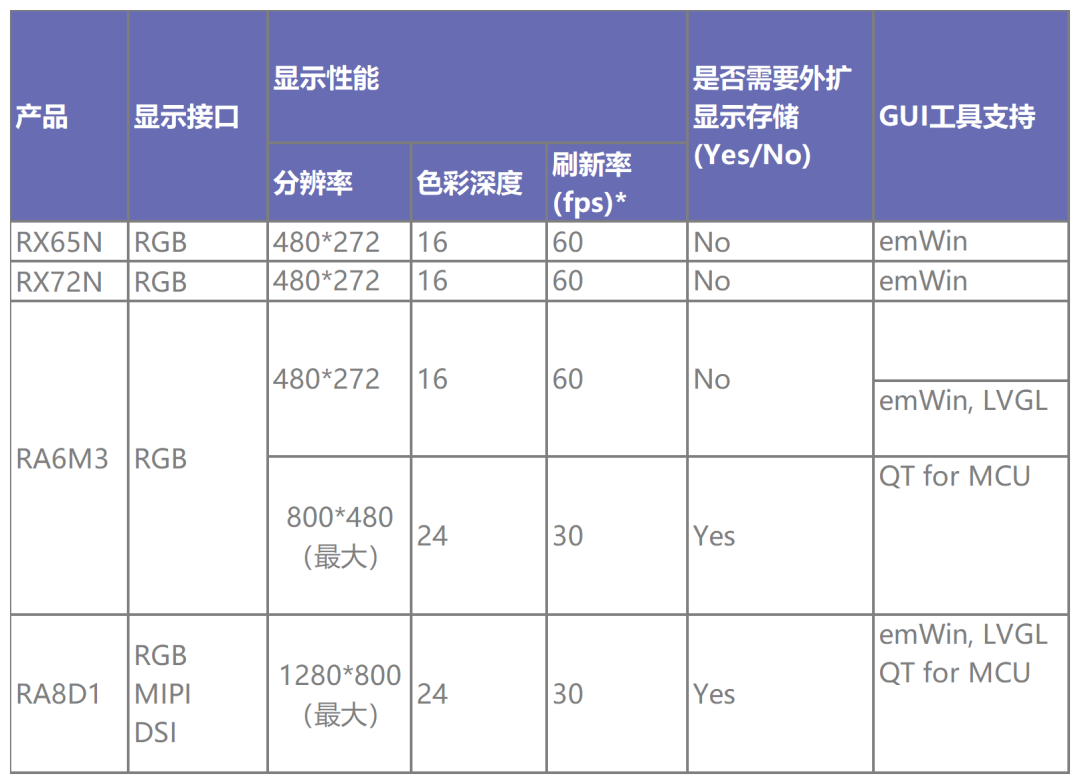

TFT HMI显示方案

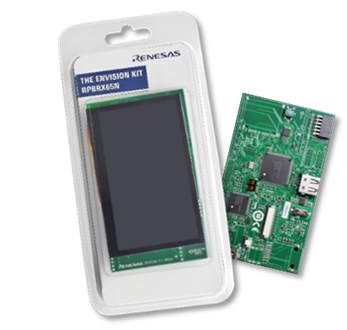

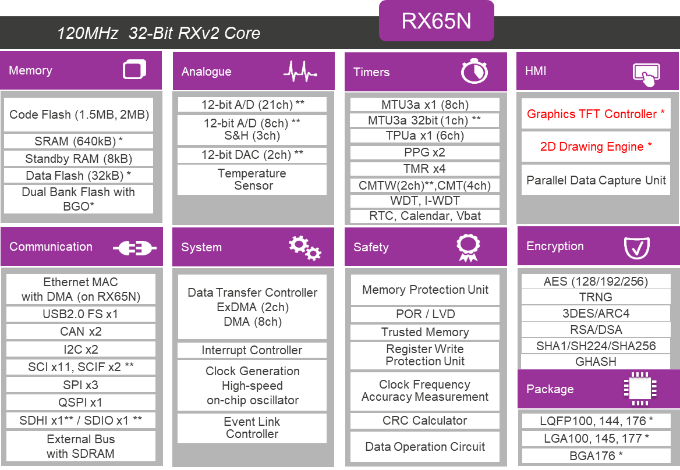

① RX65N HMI显示方案

RX65N彩屏显示套件是基于144pin LQFP的封装, 支持WQVGA分辨率 (480*272) 和自带电容式触摸屏，并预留了USB, Ethernet, SD card的接口。评估套件上扩展了32MB QSPI flash，预置了多个演示demo。并提供免费的emWin图形工具，开箱即用。

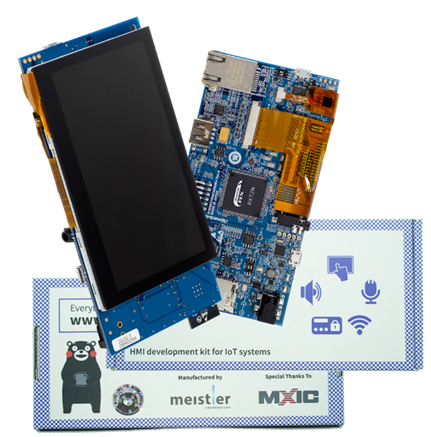

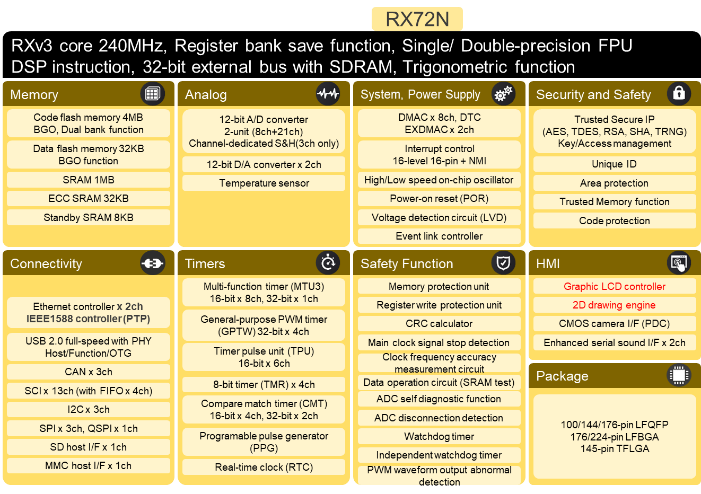

② RX72N HMI显示方案

RX72N彩屏显示套件是基于144pin LQFP的封装, 支持WQVGA分辨率 (480*272) 和自带电容式触摸屏，并预留了USB, Ethernet , microSD card，PMODx2和的接口。套件基于I2S接口可支持音频设备，可基于UART接口支持Wi-Fi/BLE的无线模块。评估套件上扩展了32MB QSPI flash，预置了多个演示demo。并提供免费的emWin图形工具，开箱即用。

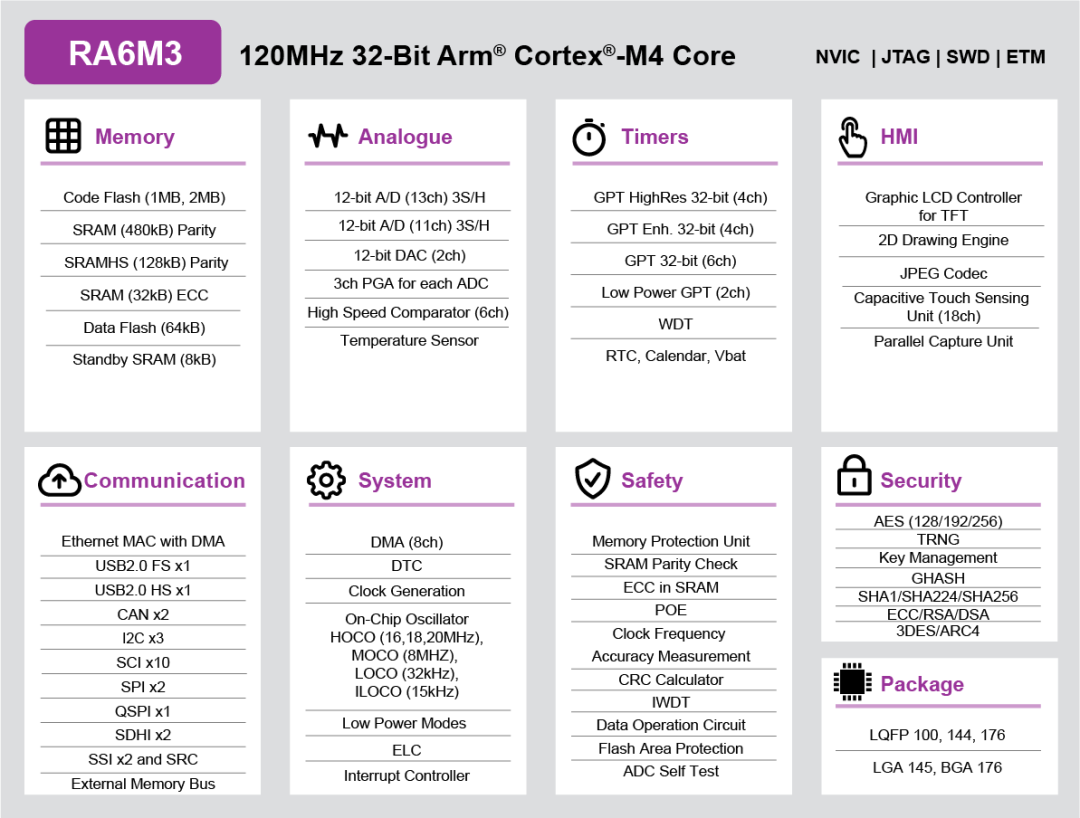

③ RA6M3 HMI显示方案

RA6M3 HMI评估套件是基于144pin LQFP的封装, 支持WQVGA分辨率 (480*272) 和自带电容式触摸屏，并预留了USB, Ethernet , microSD card , PMODx2和Arduino接口，方便做通讯外设的扩展，评估套件上扩展了32MB QSPI flash, 预置了多个演示demo。并提供免费的emWin和LVGL图形工具支持，并官方对接QT图形工具（QT For MCU），开箱即用。RA6M3支持外扩SDRAM的接口，最大可支持WVGA (800*480) 的分辨率。

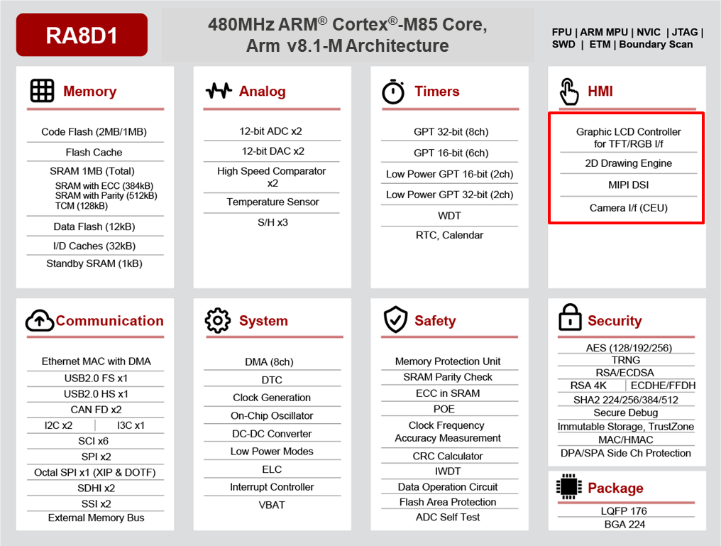

④ RA8D1 HMI显示方案

RA8D1是基于ARM Cortex-M85的最新架构跨界MCU，片上集成2MB Flash和1MB SRAM，支持MIPI DSI & RGB并行显示接口，摄像头输入接口，以太网接口和高速USB接口（Host & Device），支持32 MB SDRAM外扩和64 MB Octo-SPI Flash外扩，显示分辨率可支持1280*800。瑞萨基于不同的分辨率有多种评估套件。瑞萨官方支持emWin和LVGL的图形工具，并官方对接QT图形工具（QT For MCU）。多种GUI选择，让图形设计轻松自得。

03

总结

瑞萨提供丰富的HMI MCU产品和参考方案，开箱即用的方案支持，使HMI的设计简单化。
