上海大学开发芯片键合新技术，提高Micro LED稳定

12月18日消息，上海大学研究团队最近展示了一种提高下一代Micro LED 微型显示器设备集成度和性能的技术。

据悉，将LED缩小到微型尺寸后，将会带来制造和可靠性方面的影响，其关键难点包括将Micro LED像素阵列与操作显示器的硅控制电路集成。

这种集成技术是通过倒装芯片键合工艺来实现的，该工艺以物理和电子方式将Micro LED 芯片连接到硅背板上的键合焊盘。然而当像素尺寸缩小到50微米以下时，这种粘合界面很容易因微小缺陷和机械应力而失效。

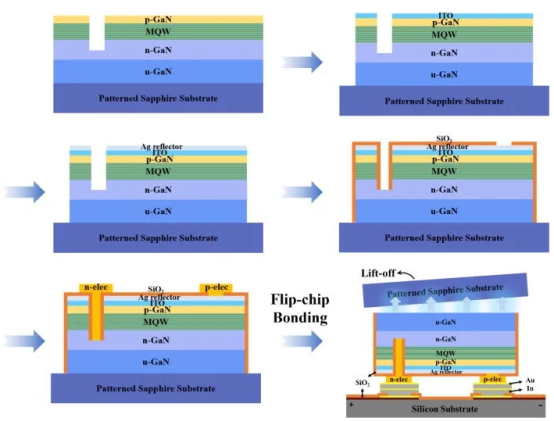

使用倒装芯片的蓝色 Micro LED 制造工艺。（来源：AIP）

针对上述问题，上海大学研究团队通过使用分层金-铟-金（Au/In/Au）金属夹层代替传统的纯铟凸块来增强倒装芯片接合工艺。团队通过倒装芯片键合技术将Micro LED在 200°C 的温和温度下连接到硅上，避免加热和冷却不匹配造成的损坏，同时形成高导电性键合。

研究结果表明，与纯铟相比，金-铟-金（Au/In/Au）这种多层金属夹层的倒装芯片接合工艺将电阻降低了40%，同时还消除了接合表面的裂纹和间隙。测试剪切强度表明Au/In/Au 键的机械强度是原来的三倍以上。

该研究小组将这些分层连接集成到一个15×30像素的Micro LED 演示阵列中，该阵列具有20×35微米大小的光源。结果这些面板表现出优质的显示性能，包括低工作电压和创纪录的高亮度，达到每平方米178万坎德拉。

铟凸块 (a) 和 Au/In/Au 多层膜 (b) 的 FIB 横截面 SEM 图像，以及倒装芯片接合后蓝色 Micro-LED 芯片的 SEM 图像 (c)。

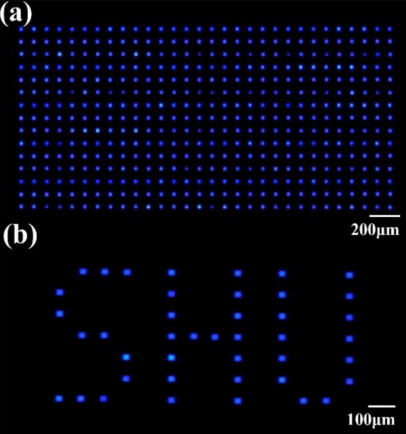

(a) 15 × 30 蓝色 Micro LED 显示器的 EL 图像。(b) 带有SHU字样的蓝色 Micro LED显示屏的EL图像。
