工作频率为300 kHz的汽车LED驱动器

本应用笔记介绍了 MLX10803 降压拓扑中平均 LED 电流的依赖性来源。由于其设计工作在低于 150 kHz 的开关频率，因此本文档将介绍如何使用前馈补偿网络解决相关性。

　　理论：开关延迟

　　由于内部传播延迟而导致的延迟

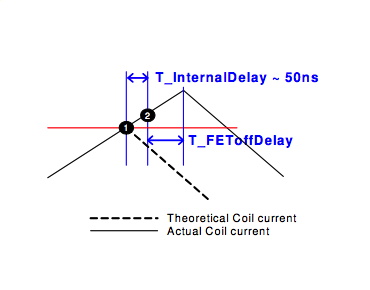

　　在上图中（图 1），线圈电流的 IREF/VREF 引脚上定义的阈值达到 1。但是，MLX10803 在检测到RSense 上的阈值（为 1），DRVOUT 上的 FET 实际开关为 2。

　　备注：该延迟与去抖时间 （Tdeb ~ 30 ns） 无关。Tdeb 旨在消除由于 RSense 引脚上的振铃而导致的任何问题。

　　由于驱动器 FET 的下降斜率导致的延迟

　　关闭 FET 所需的时间会产生额外的延迟：T_FEToff_delay

　　例如：

　　使用 EVB10803_1 降压评估板时，其中 SOT223 BSP318 由 R2 = 100 Ω 驱动，FET 关闭延迟约为 30 ns。

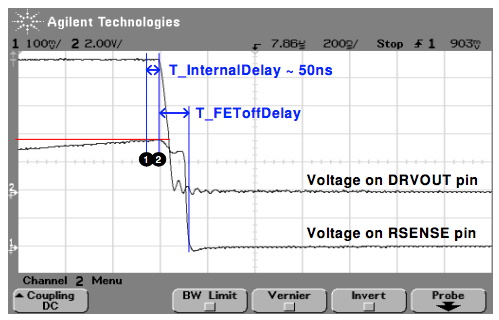

　　相比之下，SOT23 PMV213SN 具有较小的栅极电容，与 100 Ω 驱动电阻相结合会增加约 120 ns 的延迟（参见图 2）。

　　由于开关延迟而导致 ILED 的电源依赖性

　　平均 LED 电流的误差取决于电源。

　　［tex］ I _ {error}=frac{V_ {sup}-V_ {LED}}{L}times T_ {totalhspace{1mm}offhspace{1mm}delay} ［/tex］

　　和：

　　［tex］ T_ {totalhspace{1mm}offhspace{1mm}delay}=T_ {内部

　　延迟}+T_ {FEToffDelay} ［/tex］

　　评论：

　　FET 的下降沿通常是主要因素。减少 T_FETToffDelay 将增加 FM 无线电频段的 EMC 噪声。FM 无线电频段中的这种噪声可以通过在 FET 源路径中添加铁氧体磁珠来改善。

　　增大电感值 L 也会减小 Ierror。

　　通过在 Rsense （R7） 上的电压之上添加一个依赖于电源的电压来实现补偿。当电源电压上升时，RSENSE 输入引脚上的电压会增加。当电源电压上升时，这会降低峰值电流阈值，从而稳定 LED 电流。

　　实际实现是通过添加 2 个电阻器 R1 和 R6 来完成的。这会产生补偿电流，近似为：

　　［tex］ I_ {VCMP}=-［frac{R_ {6}/（R_ {6}+R_ {1}）× V_ {S}}{R_ {7}}］ ［/tex］

　　电流补偿斜率由 –R6/（R6+R1） 确定，可用于补偿由于非零关断延迟而导致的 ILED 上升。需要进行一些实验才能找到正确的值。

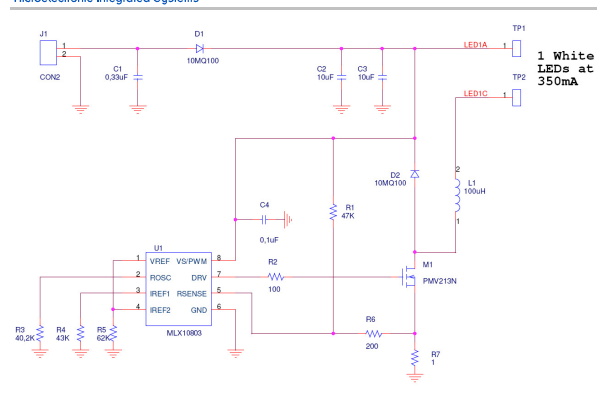

　　下面的应用示意图中的补偿网络已将电源依赖性降低至 ±1% 以下。

　　* R1 = 引脚 8 和引脚 5 之间的 47 kΩ MLX10803

　　* R6 = R3 和引脚 5 MLX10803 之间的 200 Ω 电阻
