TMI9405拓尔微Mini LED新型显示技术，助力客户打造

2023年随着LED产业复苏，再次掀起了LED产业建设的高潮，LED屏作为LED产业链下游的主要应用之一，是LED显示技术的重要载体。LED显示屏价值的体现应该从画质提升的角度入手，这对于支撑终端产品内部运作的芯片解决方案来说很重要。

TMI9405是一颗4 channel LED Dimmer，显示效果可达卓越级HDR，12bit亮度控制配合8bit电流控制实现更高的对比度，完美解决了显示终端的背光问题和提高终端产品的显示画质。

4KV ESD 性能，可靠性更高

通常一个屏需要上百颗的LED Dimmer芯片，多的需要几千颗芯片，各芯片之间协同工作才能正常运作，但工作过程中只要有一颗坏了，屏也会跟着损坏，无法继续运作，不仅增加修补难度，且维修成本极高；

拓尔MiniLED方案 TMI9405 具备4KV ESD 性能，满足复杂应用环境的高可靠性要求，解决客户零PPM的需求，使显示终端达到最高品质，大大降低维修成本。

低辉算法，实现更高的HDR要求

对比市场上主流的的64扫来说，随着扫描数提升，芯片所需要的数据量也相应增加，传输速度慢，会造成低灰区域的掉灰现象和亮度不足，导致终端产品的显示效果和稳定性也随之变差；

TMI9405内置低辉增强算法，能保证1/4096最小脉宽亮度一致性，12bit亮度控制配合8bit电流控制，高亮增强不仅改善显示器的对比度，同时实现了终端产品在显示效果上更高的HDR要求。

"精简"SPI 协议，简化设计

传统的LED显示屏芯片模组设计需要用到大量芯片，且设计密集，如果通讯总线复杂，会延长工程师产品研发周期；

TMI9405采用“精简化”双线SPI 协议，支持 MCU 与 BCON，且多路SPI情况下可共用时钟信号，配置更便利，简化设计，提高研发速度，助力工程师缩短产品研发周期，提高产品竞争力，有效抢占市场。

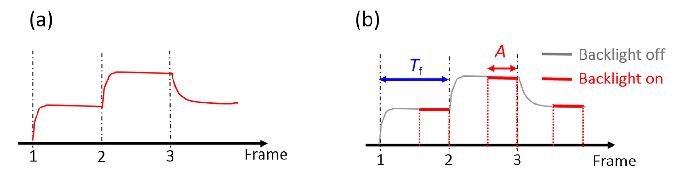

支持单芯片每个分区单独设置插黑，消除拖影问题

目前国内唯一拥有该功能的Dimmer芯片。硬件配合软件设置支持各通道单独设置插黑，配置灵活，能够有效消除显示画面拖影问题；

此外，TMI9405还搭配逐行刷新功能，实现背光亮度与OPENCELL的同步刷新。整机显示效果更完美。

产品特点

· DFN10 package（3x3)，HBM 4000V

· 4 channel, max 80mA，VLED 40V。

· 无跳线实现单层PCB，内置稳压电路，支持VINcapless设计。

· 2线制接口兼容通用SPI接口。

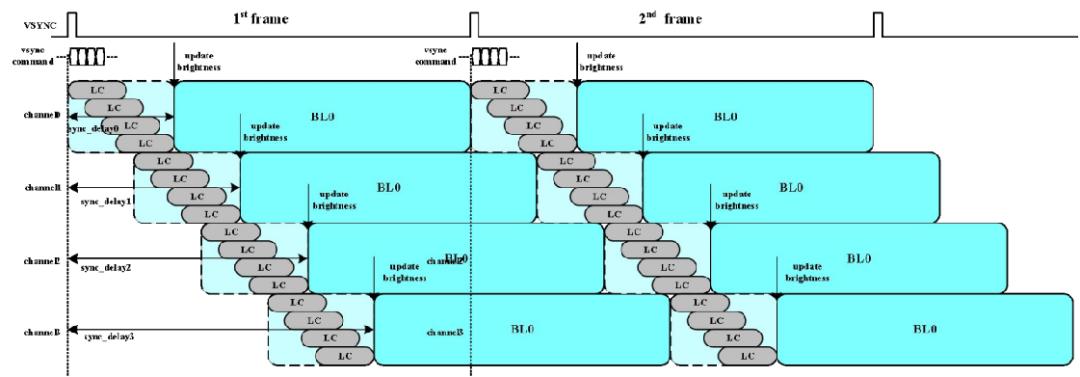

· 高精度时钟控制，精准控制每个通道的时序实现所有通道时序完美匹配液晶图像时序。

· 支持AM芯片放灯板（2x2拓扑）或灯条（1x4拓扑)。

· 数据传输与调光的PWM均支持 Slew Rate 3Bit可调，助力EMI优化。

· 目前国内最低Vknee，整体能效与温升表现更优。

· 配合BCON的PLL可实现完整帧同步。
