LED数码管显示驱动芯片VK1640B概述

产品品牌：永嘉微电/VINKA

产品型号：VK1640B

封装形式：SSOP24

概述

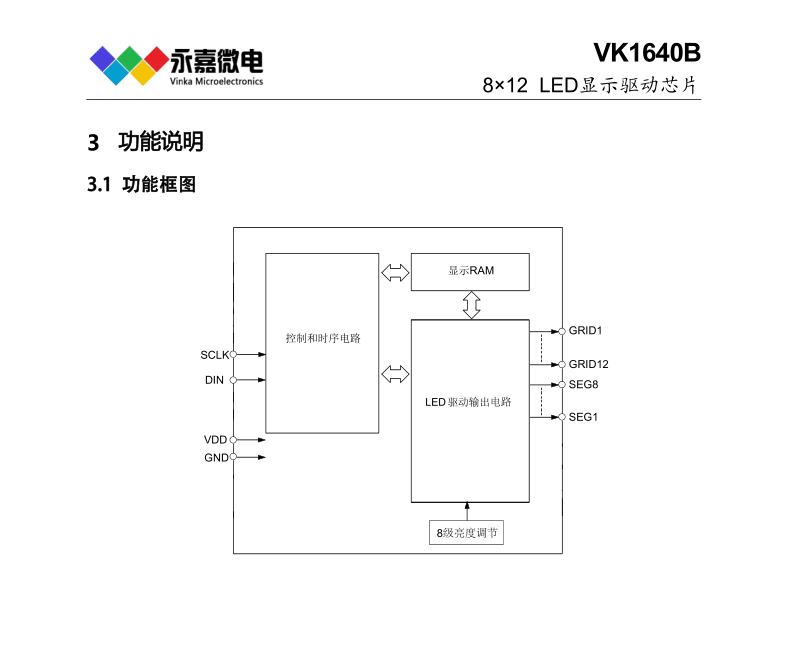

VK1640B是一种数码管或点阵LED驱动控制专用芯片，内部集成有数据锁存器、LED驱动等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持8SEGx12GRID的LED显示屏。适用于小型LED显示屏驱动。采用SSOP24的封装形式。ZTT1138

特点

•工作电压 3.0-5.5V

•内置 RC振荡器

•8个SEG脚，12个GRID脚

•SEG脚只能接LED阳极，GRID脚只能接LED阴极

•2线串行接口

•8级整体亮度可调

•内置显示RAM为8x12位

•内置上电复位电路

•封装

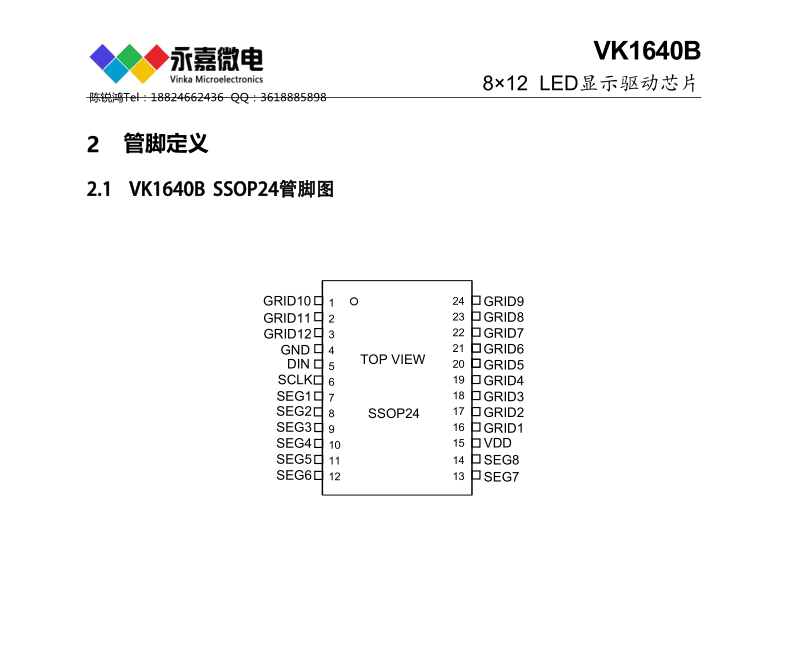

SSOP24(150mil)(8.65mm × 3.90mm PP=0.635mm)

内存映射的LED控制器及驱动器

VK16D32 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：--- 通讯接口：SCL/SDA 静态

电流/待机电流：＜1mA＜10μA 按键：--- 封装：SSOP24 恒流驱动

VK16D33 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：--- 通讯接口：SCL/SDA 静态

电流/待机电流：＜1mA＜10μA 按键：--- 封装：SOP28 恒流驱动
———————————————————————————————————————————————————

VK16K33A 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位 通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA 按键：13*3 封装：SOP28 驱动电流大，适合高亮显示场合

VK16K33AA 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位 通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA 按键：13*3 封装：SSOP28 驱动电流大，适合高亮显示场合

VK16K33B 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位； 共阳驱动：8段12位 通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA 按键：10*3 封装：SOP24 驱动电流大，适合高亮显示场合

VK16K33BA 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位； 共阳驱动：8段12位 通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA 按键：10*3 封装：SSOP24驱动电流大，适合高亮显示场合

VK16K33C 3.0～5.5V 驱动点阵：64 共阴驱动：8段8位； 共阳驱动：8段8位 通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA 按键：8*3 封装：SOP20 驱动电流大，适合高亮显示场合

——————————————————————————————————————————————————

VK1640 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP28

VK1640A 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP28

VK1640B 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：12段8位 通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP24

VK1650 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT

静态电流/待机电流：typ.0.3mA/50μA 按键：7*4 封装：SOP16/DIP16

VK1Q60 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT

静态电流/待机电流：＜0.1mA/--- 按键：7*4 封装：QFN16

VK1651 3.0～5.5V 驱动点阵：28 共阴驱动：4段7位 共阳驱动：7段4位 通讯接口：CLK/DIO

静态电流/待机电流：＜5mA/-- 按键：7*1 封装：SOP16/DIP16
——————————————————————————————————————————————————

VK1637 3.0～5.5V 驱动点阵：48 共阴驱动：6段8位 共阳驱动：8段6位 通讯接口：CLK/DIO

静态电流/待机电流：--/-- 按键：8*2 封装：SOP20/DIP20

VK1616 3.0～5.5V 驱动点阵：28 共阴驱动：7段4位 共阳驱动：4段7位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP16/DIP16 抗干扰能力强

VK1618 3.0～5.5V 驱动点阵：35/36/35/32 共阴驱动：5段7位；6段6位；7段5位；8段4位

共阳驱动：7段5位；6段6位；5段7位；4段8位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/-- 按键：5*1 封装：SOP18/DIP18 抗干扰能力强

VK1620B 3.0～5.5V 驱动点阵：48/45/40 共阴驱动：8段6位；9段5位；10段4位

共阳驱动：6段8位；5段9位；4段10位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP20 抗干扰能力强

VK1624 3.0～5.5V 驱动点阵：77/72/65/56 共阴驱动：11段7位；12段6位；13段5位；14段4位

共阳驱动：7段11位；6段12位；5段13位；4段14 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP24/DIP24 抗干扰能力强

VK1S68C 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SSOP24 抗干扰能力强

VK1Q68D 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/-- 按键：10*2 封装：QFN24 抗干扰能力强

VK1668 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP24/SSOP24 抗干扰能力强

VK1628 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP28 抗干扰能力强

VK1S38A 3.0～5.5V 驱动点阵：64 共阴驱动：8段8位 共阳驱动：8段8位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SSOP24 抗干扰能力强

VK1638 3.0～5.5V 驱动点阵：80 共阴驱动：10段8位 共阳驱动：8段10位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SOP28 抗干扰能力强

VK1629 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位 共阳驱动：8段16位 通讯接口：CLK/STB/DIN/DOUT

静态电流/待机电流：＜5mA/--按键：8*4 封装：LQFP44(QFP44正方形)； 抗干扰能力强

VK1629A 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位 共阳驱动：8段16位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/-- 按键：--- 封装：SOP32 抗干扰能力强

VK1629B 3.0～5.5V 驱动点阵：112 共阴驱动：14段8位 共阳驱动：8段14位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/-- 按键：8*2 封装：SOP32 抗干扰能力强

VK1629C 3.0～5.5V 驱动点阵：120 共阴驱动：15段8位 共阳驱动：8段15位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/-- 按键：8*1 封装：SOP32 抗干扰能力强

VK1629D 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位 共阳驱动：8段12位 通讯接口：CLK/STB/DIO

静态电流/待机电流：＜5mA/-- 按键：8*4 封装：SOP32 抗干扰能力强

VK6932 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/STB/DIN

静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP32 抗干扰能力强
