滤光片关键性能检测解决方案

光学滤光片是指在特定的波段允许光波通过，而此波段以外的光信号被反射或吸收的光学元件。光学滤光片能够实现对光的控制、调整和改变，在各种光学应用中发挥关键作用，被广泛应用于医疗仪器、冶金、成像、航天、生化仪器和科研等领域。

光学滤光片有一系列重要的性能指标，如透过率、截止波长、偏振性能、光谱响应等等，通过测量滤光片的性能指标可以确定滤光片对光谱的响应，对滤光片的工作性能进行评估和测试，以保证其在工作过程中的稳定性和确定性。

传统滤光片检测缺点

• 采用单色仪、光谱仪和光源系统

通过手动调节单色仪的狭缝，来改变输出的波长

手动记录软件上透过滤光片不同波长的强度，分析得出其性能指标

不可避免地带来更大的操作误差

降低波长准确性和检测准确性

增加人力成本和时间成本

虹科可调谐光源检测方案

某光学模组汽车零部件厂家与虹科达成合作，使用虹科可调谐光源检测解决方案，实现全自动化调节测试光源的输出波长和带宽，以提高光学滤光片检测过程的检测准确性和效率，缩短检测时间，降低质检成本。

虹科方案优势特点

• 255-1650nm范围内波长和带宽双调节

FWHM 分辨率 : 1 nm

出光狭缝 0.3 - 5 mm

高达 3W 白光光谱输出

ms 级响应速度

检测需求

Hongke

02

“

①红外波段内自动调节波长和带宽

②滤光片的起始波长和截止波长

③滤光片的最大吸收波段

④检测和识别速率快于5ms

”

检测流程

Hongke

03

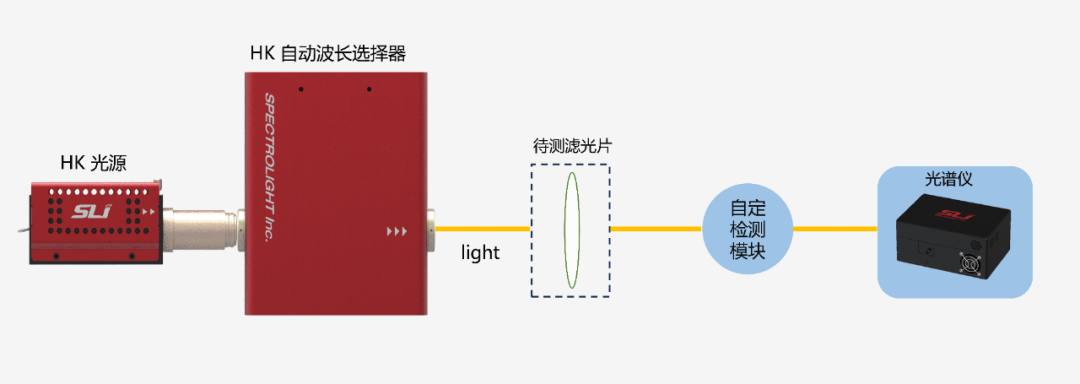

虹科滤光片关键性能检测解决方案整体系统的构造如上图所示，分为光源输入端、检测位和探测输出端三部分。光源输入端包括HK白光光源和HK自动波长选择器，检测位放置不同类型的待测滤光片，探测输出端包括自定检测模块和光谱仪。

①首先在自带的控制软件上设置参数，自动控制波长选择器的波长和带宽输出

②将滤光片放置在检测位，运行输入端，观察并记录自定检测模块给出的不同响应，记录光谱仪上不同波长的强度

③拟合数据，得出滤光片的透射谱、透射率、终止波长、起始波长等性能参数

检测结果

Hongke

04

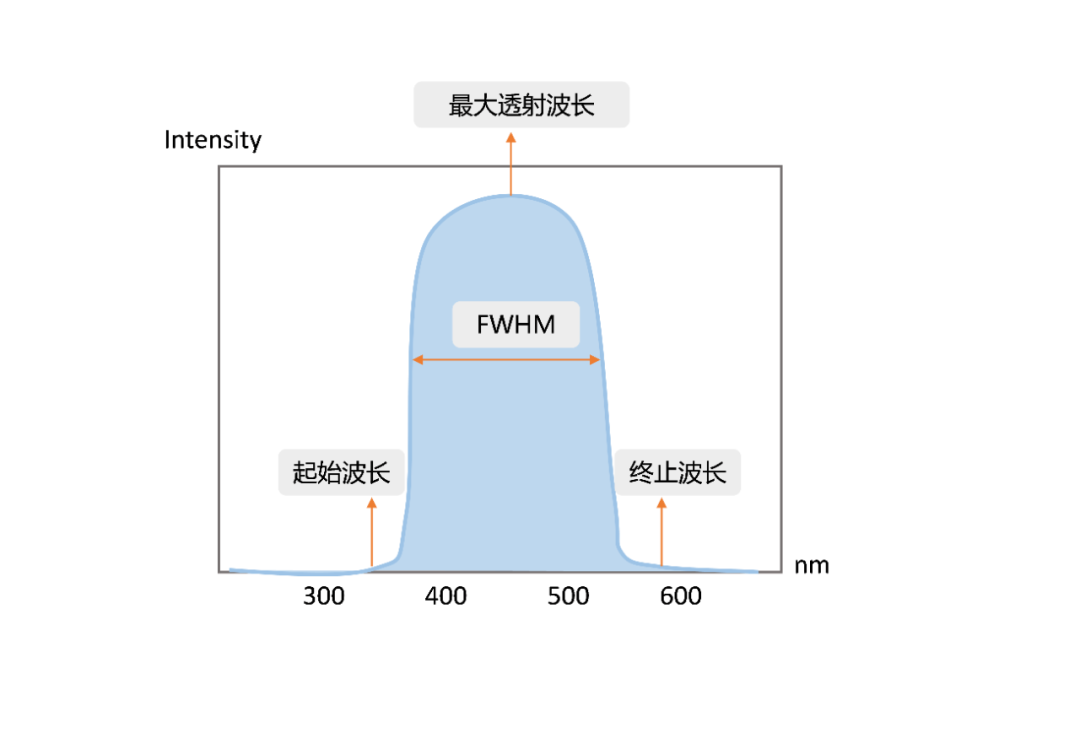

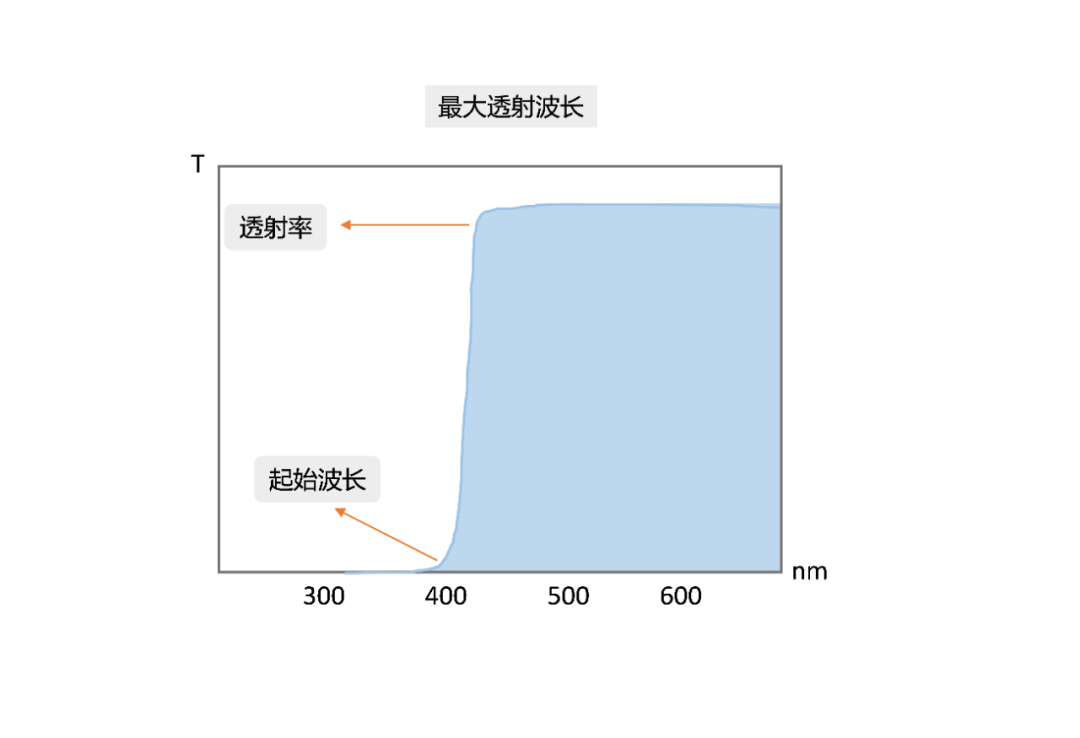

结合自定检测模块和光谱仪，对数据进行拟合处理，可以得到滤光片的透射光谱、透射率、起始波长/终止波长等参数信息。

虹科方案产品详情

01

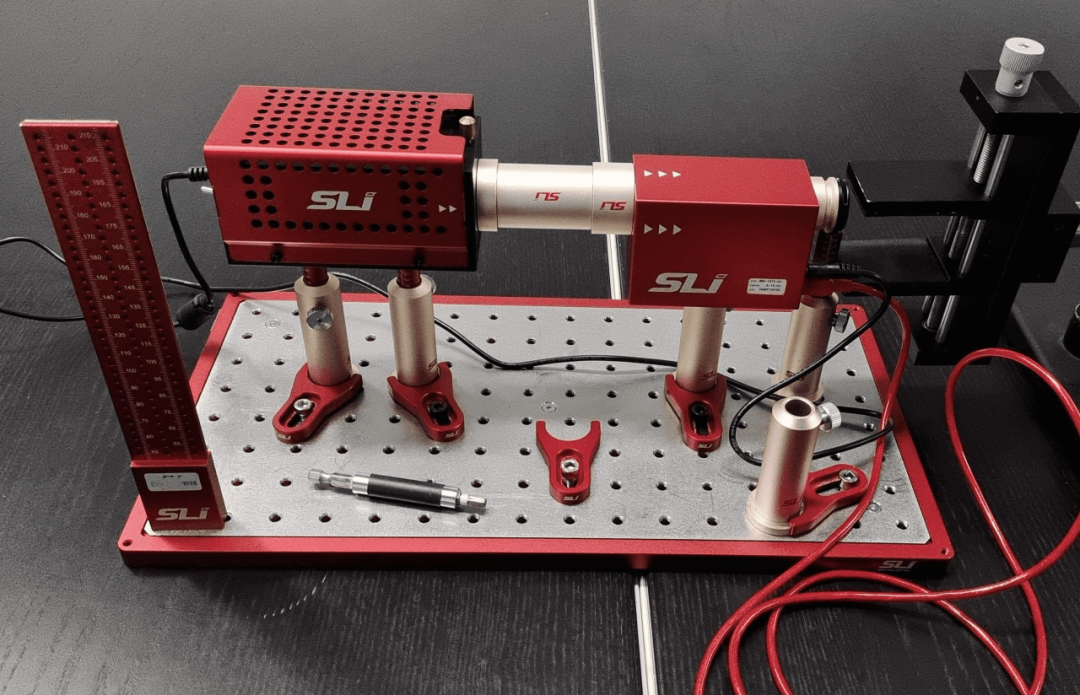

HK MT白光光源

Mighty Light （MT光源）是一种具有多功能输出模块的紧凑型卤钨白光源，其将卤钨灯泡和电源与控制板集成在一起，可提供独特的低噪声输出。

MT光源可以直接耦合到显微镜中，或与波长选择器设备集成，得到可调谐的单色光束。

它非常适合显微镜、光谱学、机器视觉和光谱成像应用。

02

FWS-Poly自动波长选择器

灵活波长选择器 Poly (FWS-Poly) 是一种可调谐滤波器。它利用 TwinFilm 技术通过 USB 通信提供对中心波长和带宽的简单软件控制（扫描或设置）。带宽可根据具体型号在 3-15 nm（标称值）范围内调整。

结合各种配件，FWS-Poly 与任何类型的宽带灯或超连续谱源兼容。
